M10 zinkbelagt gevind bundpladestift

JG fremstillerM10 zinkbelagt gevind bundpladestifttil industriel montering, fastgørelse og montering af udstyr. Denne brugerdefinerede M10 gevindmonteringskomponent kombinerer en bred, stemplet stålbundplade med et præcist udvendigt gevind, hvilket skaber en stabil belastningsspredningsforbindelse til OEM-enheder.

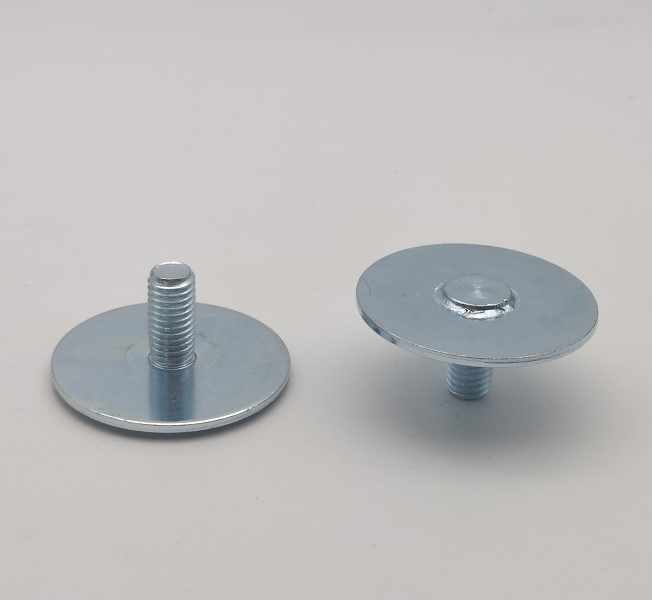

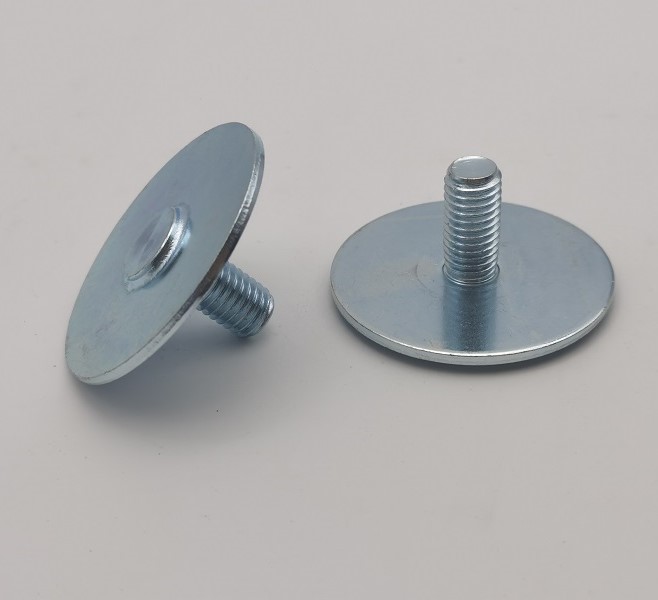

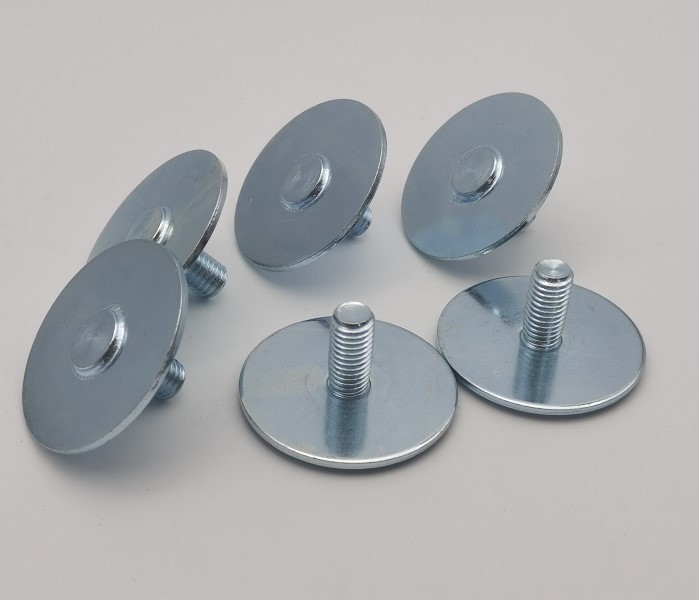

M10 zinkbelagt gevindbasepladestift er fremstillet af AISI 1008 lavkulstofstål eller et godkendt tilsvarende. Komponenten har en 49,5 ±0,3 mm rund base, en 2,2 mm pladetykkelse og et M10×1,5-6g udvendigt gevind med en 20 mm gevindlængde. Alle mål er produceret og efterset i henhold til tegning M030192.

Fremstillingsproces og ingeniørværdi

Produktion af den forzinkede M10-gevindbasispladestift kræver kontrolleret blankning og stempling af den runde plade, klargøring af gevindstiften, gevindrulning, sikker mekanisk sammenføjning, afgratning, rengøring og klar zinkbelægning. Proceskontrol er fokuseret på grundpladens fladhed, stiftens vinkelrethed, samlingssikkerhed og ensartet gevindgeometri.

Den brede 49,5 mm bund fordeler montagebelastningen over et større kontaktområde. Nøjagtig justering mellem gevindstiften og stemplet plade understøtter stabil installation. Efter samling og plettering verificeres M10×1,5-6g gevindet med kalibrerede GO/NO-GO målere for at forhindre belægningsopbygning i at påvirke pasformen.

Ansøgninger

• Montering af industrielt udstyr
• Plade- og kabinetsamlinger
• Maskinbeskyttelse og adgangspaneler
• Automotive og transport forsamlinger
• Custom OEM fastgørelsessystemer

Klar zinkbelægning til ASTM B633

M10 zinkbelagt gevindbasepladestift modtager klar zinkbelægning til ASTM B633 SC2 Type V. Belægningen giver et rent metallisk udseende og korrosionsbeskyttelse, samtidig med at funktionelle gevinddimensioner bibeholdes. Pletteringsdækning, udseende og gevindgodkendelse inspiceres efter efterbehandling.

Tekniske specifikationer

Kvalitetskontrol og batchrapporter

Hvert parti afM10 zinkbelagt gevind bundpladestiftkontrolleres gennem verifikation af indgående materiale, dimensionskontrol i processen og slutinspektion. Kritiske egenskaber omfatter pladediameter og tykkelse, gevindlængde, M10×1,5-6g gauge accept, stiftjustering, samlingsintegritet og færdig overfladetilstand.

• Materialeecertifikat med kemisk sammensætning og mekaniske egenskaber
• Streng rapport om mekaniske egenskaber for hver produktionsbatch
• Målkontrolrapport iht. tegning M030192
• Inspektion af gevind GO/NO-GO måler efter plettering
• Pletteringsinspektionsrapport og batchsporbarhed
• Samlet udtrækning, udskubning eller drejningsmomenttest, når det er specificeret i den godkendte kontrolplan

Håndværkskrav

M10 zinkbelagt gevind basepladestift skal være fri for grater og skarpe kanter. Færdige dele skal også være fri for olie, opløsningsmiddelrester, korrosion, pletter og anden forurening. Visuel inspektion bekræfter en ren, ensartet zinkbelagt overflade uden skader, der kan påvirke montering eller udseende.

OEM-fremstilling fra JG

JG understøtter prototyper, produktionsprøver og volumenfremstilling afM10 zinkbelagt gevind bundpladestift. Teknisk gennemgang dækker fremstillingsevne, værktøj, gevindkontrol, samlingsverifikation, plettering og inspektionsdokumentation. Send JG din tegning, årlige efterspørgsel og kvalitetsdokumentkrav for et tilbud.
