JG fremstillerCustom 304 Split Spider Hub i rustfrit ståltil kraftige industrielle klemmer, drev og mekaniske samlinger. Dette store nav er bearbejdet af solid 304 rustfrit stål rundstang og leveres som en matchet todelt enhed. Fremstillingssekvensen er kritisk: alle drejning, boring, fræsning, boring og gevindskæring afsluttes, mens navet forbliver hel, og det færdige nav adskilles derefter ved wire EDM-skæring.

Produktoversigt

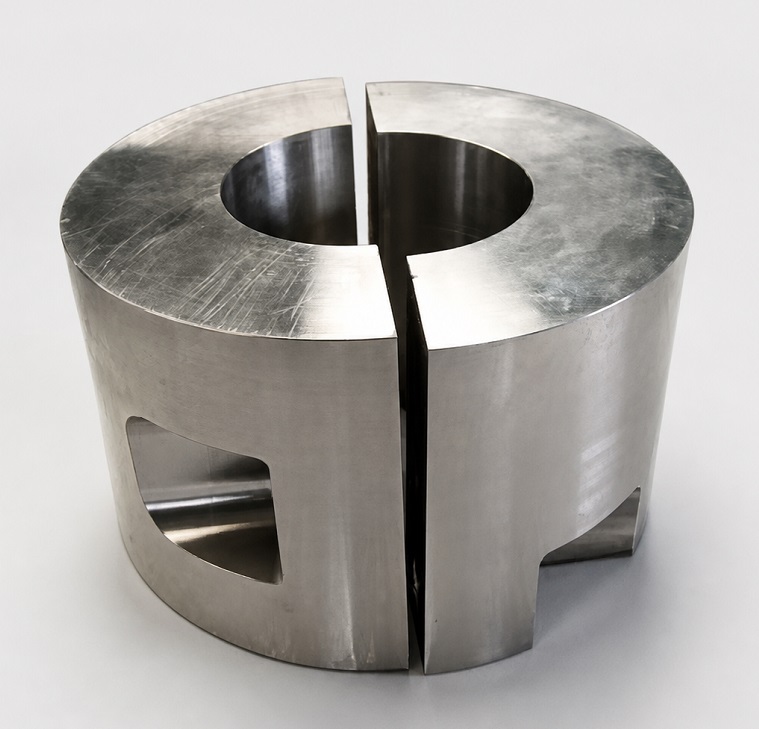

Custom 304 Split Spider Hub i rustfrit stål er produceret efter tegning AOS05HS32S0001. Dens nominelle færdige dimensioner er 13,00 tommer udvendig diameter, 6,25 tommer boringsdiameter og 8,50 tommer aksial længde. Komponenten inkluderer to modstående aflastningsvinduer, sidetræk med trin og parrede bolteplaceringer med frigangshuller og dybe 1-1/4-7 UNC-gevind.

Fremstillingsproces

1. 304 rustfrit stål rundstang verifikation og savning
2. CNC-drejning og fladebearbejdning med stor diameter
3. Præcisionsboring af den 6,25-tommer centrale boring
4. CNC fræsning af modstående aflastningsvinduer og udvendige funktioner
5. Dybboring, forsænkning og 1-1/4-7 UNC-boring
6. Komplet dimensionsinspektion, mens navet er helt

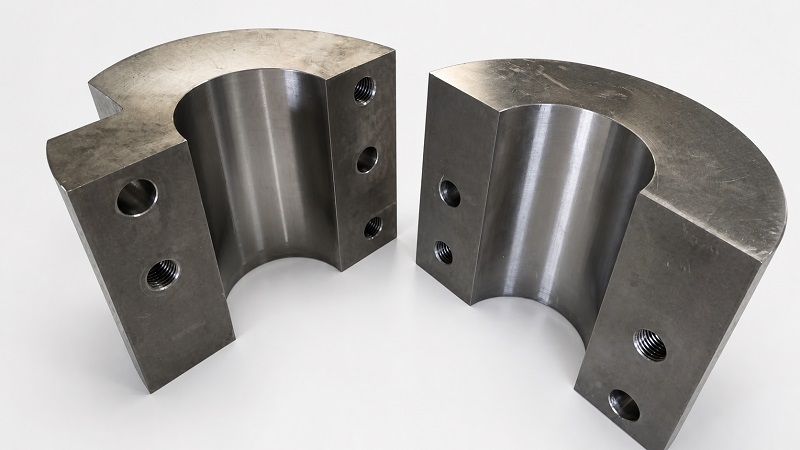

7. Wire EDM opdeling i to matchede halvdele
8. Afgratning af skæreflader, identifikation af pardele og slutinspektion
9. Rengøring, korrosionsbeskyttelse og eksportemballage

Fuldstændig bearbejdning før tråd-EDM-opdeling

Den vigtigste tekniske værdi af Custom 304 Split Spider Hub i rustfrit stål er den kontrollerede processekvens angivet på tegningen. Bearbejdning af boringen, udvendig diameter, flader, vinduer og boltetræk før afskæring bevarer en fælles centerlinje og konsistente datum-forhold. Wire EDM producerer derefter en smal, kontrolleret split med minimal mekanisk skærekraft. De to halvdele forbliver permanent identificeret som et matchet sæt.

Stor boringsnøjagtighed og dimensionsstabilitet

Bearbejdning af en 6,25-tommer boring gennem et tungt 304 rustfrit stålnav kræver stiv arbejdsholding, afbalanceret spåntagning og kontrollerede skæreforhold. Varmeudvikling og resterende spænding kan påvirke rundhed og koaksialitet, især når den færdige ring er delt. JG anvender trinvis skrubbearbejdning, stressbevidste værktøjsbaner, finishboring og inspektion før og efter opsplitning for at verificere, at Custom 304 Split Spider Hub i rustfrit stål samles konsekvent.

Dybt hul og 1-1/4-7 UNC-gevindbearbejdning

Det matchede fastgørelsessystem kombinerer de øverste halve frigangshuller og de nederste halvgevindede huller. Tegningsfunktioner inkluderer huller med en diameter på 1,281 tommer til en dybde på 2,50 tommer, 1,109 tommer tapborede huller til en dybde på 3,21 tommer og 1-1/4-7 UNC-gevind til en dybde på 2,50 tommer. Nøjagtig hulindføring, vinkelrethed, gevinddybde og spånfjernelse er afgørende for jævnt boltindgreb og pålidelig spændekraft.

Tekniske specifikationer

Kvalitetskontrol

Kvalitetskontrol for Custom 304 Split Spider Hub i rustfrit stål fokuserer på materialesporbarhed, borestørrelse og rundhed, udvendig diameter, fladeparallelisme, hulposition, gevinddybde og parret-halv-justering. De indvendige gevind kontrolleres med passende målere, og begge halvdele samles efter wire EDM-skæring for at bekræfte, at boringen, den udvendige profil og boltsystemet forbliver korrekt afstemt.

Produktegenskaber

• Solid AISI 304 rustfri stålkonstruktion
• Stor 13-tommer udvendig diameter og 6,25-tommer præcisionsboring
• Komplet CNC-bearbejdning før adskillelse
• Lav-kraft, smalskåren wire EDM-spaltning
• Matchede og sporbare navhalvdele
• Dybt 1-1/4-7 UNC indvendigt gevind
• Korrosionsbestandighed til krævende industrielle miljøer
• Materialecertifikater og dimensionsrapporter tilgængelige
• OEM-fremstilling i henhold til kundetegninger

Ansøgninger

• Kraftige klemme- og akselsamlinger
• Industrielle drivsystemer
• Store bearbejdnings- og håndteringsmaskiner
• Korrosionsbestandigt mekanisk udstyr
• Brugerdefinerede OEM split-hub samlinger

Stor CNC-bearbejdning i rustfrit stål fra JG

JG leverer Custom 304 Split Spider Hub i rustfrit stål fra indkøb af råmaterialer gennem stor CNC-bearbejdning, gevindskæring med dybe huller, wire EDM-skæring og endelig parret inspektion. Vores proces kontrollerer forholdet mellem boringen, udvendig diameter, monteringshuller og delte flader, hvilket giver OEM-kunder en pålidelig afstemt samling understøttet af materiale- og inspektionsdokumentation.
