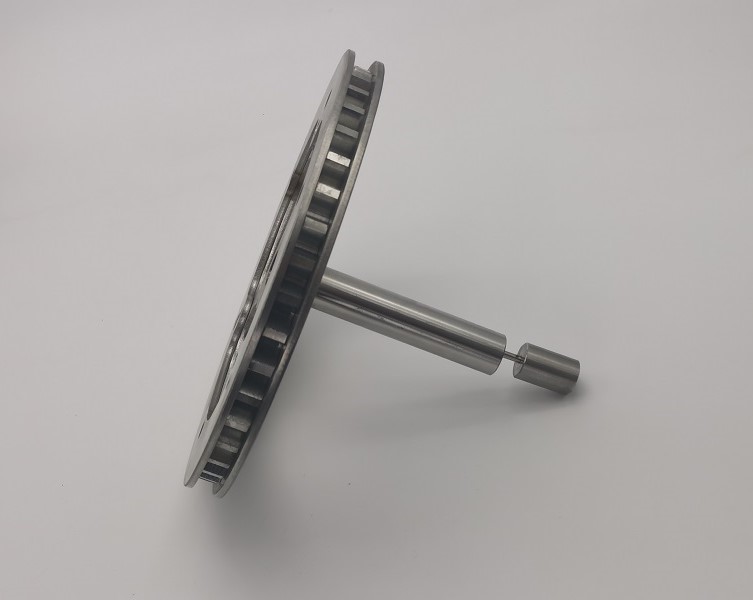

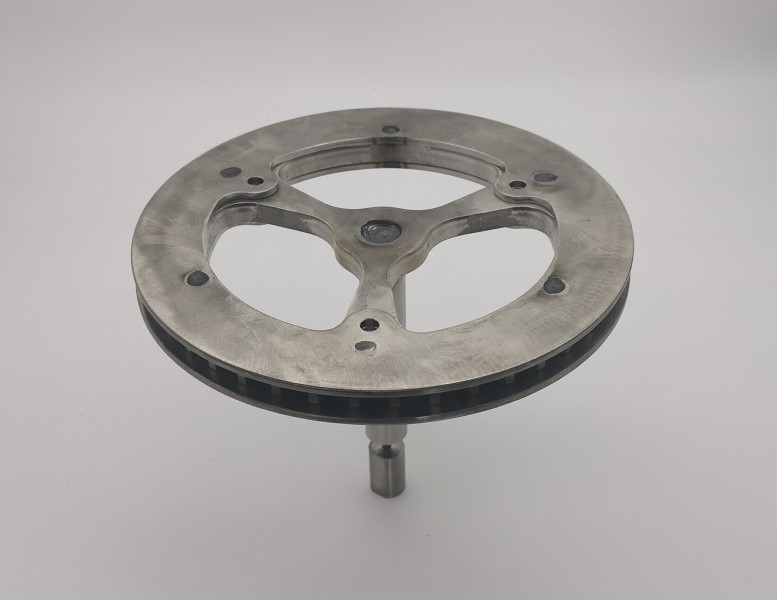

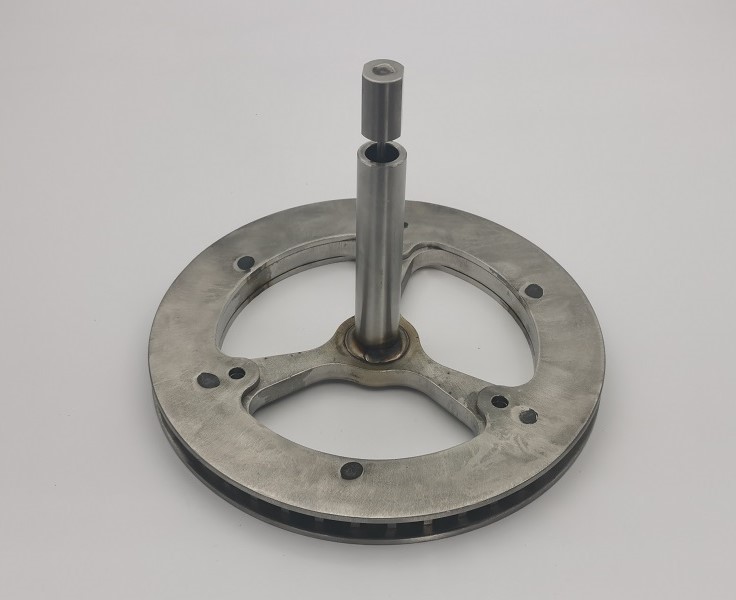

JG fremstillerBrugerdefineret rustfrit stål hjulpositionssensorgearsom en præcisionssvejsning i rustfrit stål til industriel hjulpositionsregistrering og bevægelseskontroludstyr. Tegning 577272 Revision C kombinerer et profileret sensorgear, to beskyttelsesgearplader, et bearbejdet rør, en sensorsvejsekerne, en fleksibel stang og et præcisionsstanghoved. Nøjagtig fixturplacering og kontrolleret svejsning er afgørende, fordi den færdige samling skal bevare gearjustering, akselvinkel og pladeafstand efter GTAW-svejsning.

Produktoversigt

Det brugerdefinerede hjulpositionssensorgear i rustfrit stål bruger AISI 316L rustfrit stål til hovedgearpladen, sensorsvejsekernen, stangen, flexstanghovedet og gearbeskytterne. Det bearbejdede rør er AISI 304 rustfrit stål. Den blandede komponent giver korrosionsbestandighed, strukturel styrke og stabil ydeevne i industrielle miljøer. Tegningen specificerer en rå rustfri stålfinish uden yderligere belægning.

Komponent- og tegningsforhold

Fremstillingsproces

1. Materialebekræftelse for AISI 316L og AISI 304 rustfrit stål
2. Præcisionsprofilskæring af hovedgearet og to beskyttelsesplader
3. CNC-bearbejdning af rør, svejsekerne og flexstanghoved
4. Boring og bearbejdning af fixturopretning og monteringshuller
5. Afgratning og rensning af alle enkelte komponenter
6. Armaturstyret samling af gearplade, afskærmninger og akselkomponenter
7. GTAW-svejsning med en kontrolleret sekvens for at begrænse varmeforvrængning
8. Inspektion af geardiameter, pladeafstand, rørfremspring og akselvinkel
9. Visuel svejseinspektion, slutrengøring og beskyttende emballage

Gearprofil og skærmpladejustering

Den cirkulære profil på det brugerdefinerede rustfrit stål hjulpositionssensorgear indeholder tæt anbragte eksterne føletænder beskyttet af beskyttelsesplader på begge sider. Ensartet tandgeometri og kontrolleret koncentricitet understøtter gentagelig sensoroutput. Beskyttelsespladerne er placeret gennem dedikerede fixturjusteringshuller, så beskyttelsesfladerne forbliver korrekt placeret i forhold til tandhjulet.

GTAW-svejsning og forvrængningskontrol

Tegningen opfordrer til gaswolfram-buesvejsning ved den centrale akselforbindelse, stanghoved og seks specificerede pladeplaceringer. Svejsevarme kan trække tynde rustfri stålplader ud af justering eller ændre akselvinklen. JG bruger stive armaturer, afbalanceret svejsesekvens, kontrolleret varmetilførsel og mellemliggende kontroller for at opretholde den påkrævede geometri af det tilpassede positionssensorgear i rustfrit stål.

Akselvinkel og aksial dimensionskontrol

Det bearbejdede rør skal forblive næsten vinkelret på gearfladen med et vinkelområde på 89,5 til 90,5 grader. Tegningen styrer også gearsamlingens bredde, rørfremspring og total rækkevidde af stanghovedet. Disse forhold inspiceres efter svejsning, fordi det færdige sensorgear i rustfrit stål skal installeres korrekt og overføre spolens position uden binding eller fejljustering.

Tekniske specifikationer

Maskinbearbejdede komponenter i rustfrit stål

AISI 304-røret er bearbejdet af 3/4-tommer rør med udvendig diameter og inkluderer et kontrolleret hul i væggen. AISI 316L svejsekernen og flexstanghovedet kræver nøjagtige borede huller, flade og endegeometri. Den slanke 316L stang skæres i kontrolleret længde inden den endelige montering. Hver komponent afgrates og renses, før den kommer ind i svejsearmaturen.

Kvalitetskontrol

Kvalitetskontrol for det brugerdefinerede rustfrit stål rullepositionssensorgear fokuserer på den færdige svejsning frem for isolerede komponentdimensioner alene. Inspektionerne dækker gearprofil, justering af beskyttelsesplade, placering af fiksturhul, aksial afstand, rørfremspring, akselvinkel, stanghovedposition og svejseudseende. Materialecertifikater og dimensionsinspektionsrapporter er tilgængelige i henhold til OEM-kundekrav.

Produktegenskaber

• AISI 316L og AISI 304 rustfri stålkonstruktion
• Præcision ekstern sensor-tand profil
• To beskyttende gearbeskyttere i rustfrit stål
• Armaturstyret GTAW svejset samling
• Kontrolleret akselvinkelrethed og aksiale dimensioner
• Afgratet og renset rå rustfrit stålfinish
• Custom OEM-fremstilling i henhold til kundetegninger

Ansøgninger

• Industrielle hjulpositionssensorsystemer
• Webhåndtering og oprulningsudstyr
• Emballerings- og konverteringsmaskiner
• Bevægelseskontrol og indekseringssamlinger
• Brugerdefinerede industrielle sensormekanismer

OEM rustfrit stål svejsninger fra JG
