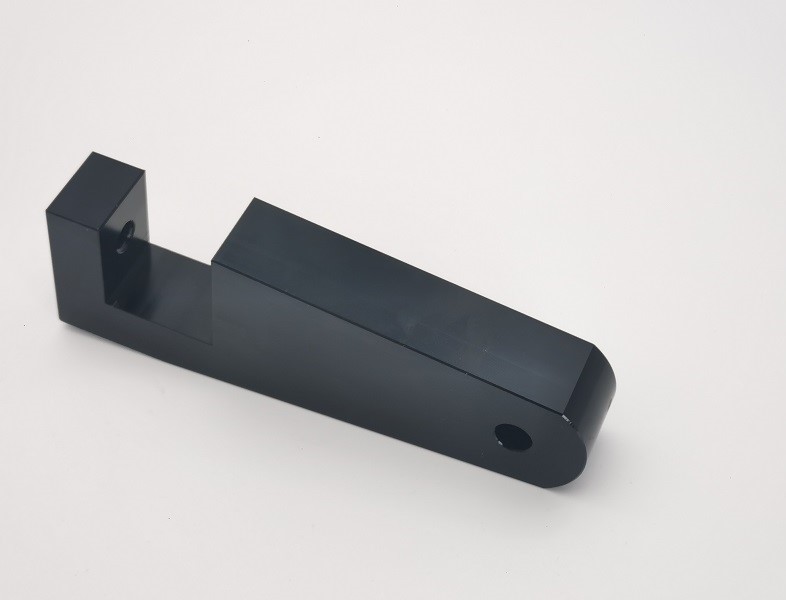

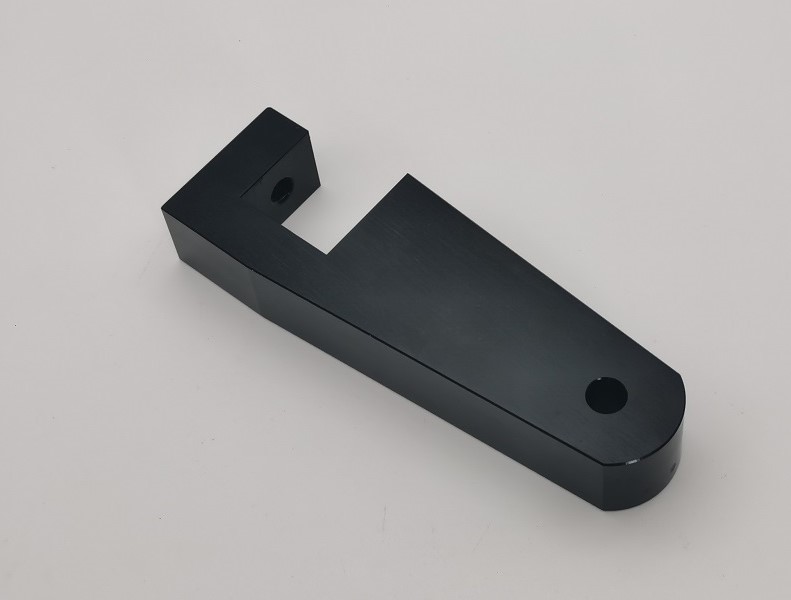

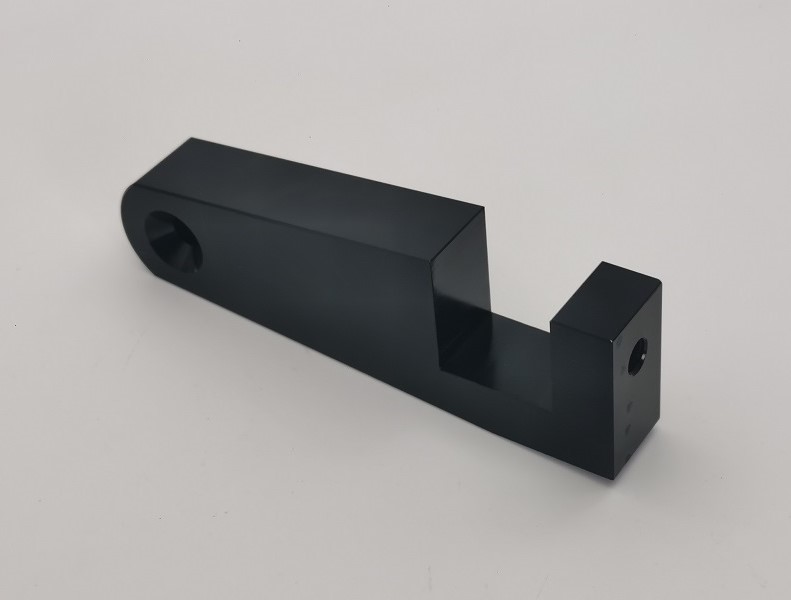

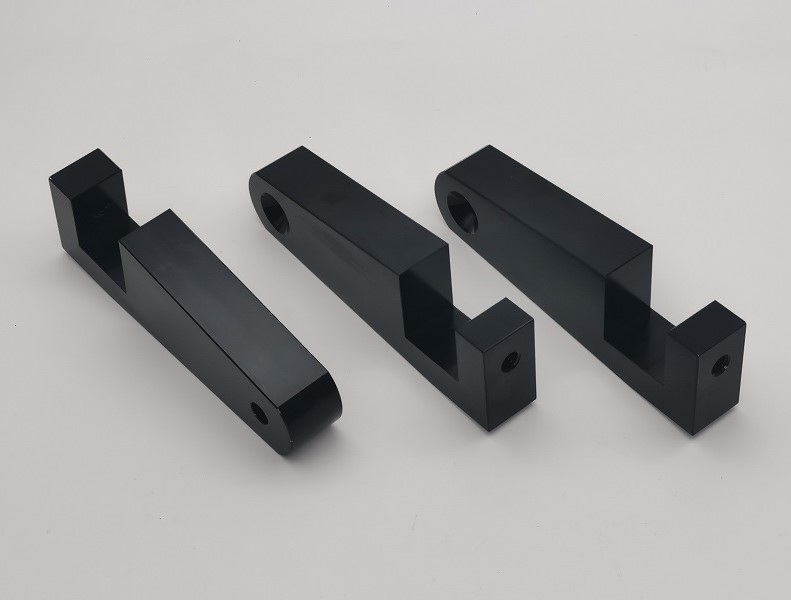

JG fremstillerBrugerdefineret 6061 aluminium CNC baseblokfra 6061-T6 aluminium til præcisionsmontering, fikstur, automatisering og motion-control samlinger. Delen kombinerer en lang bearbejdet krop, en afrundet monteringsende, en aftrappet central åbning og en opretstående gevindende. CNC-fræsning, spaltebearbejdning, boring, anboring og forsænkning er koordineret i en kontrolleret rækkefølge, så de funktionelle funktioner forbliver nøjagtigt placeret i forhold til hinanden.

Denne komponent er fremstillet efter kundetegning 36002 Rev A. Dens geometri omfatter en 10-graders tilspidset funktion, et 3/8-16 UNC-2B tappet hul, en 82-graders forsænkning og en specificeret 32 ​​RMS overfladefinish. Efter bearbejdning og afgratning får komponenten en sort anodiseret finish for korrosionsbestandighed og et rent, ensartet udseende. Den endelige dimensionsinspektion bekræfter de kritiske funktioner før forsendelse.

Præcisions CNC-fremstillingsproces

DeBrugerdefineret 6061 aluminium CNC baseblokstarter med 6061-T6 aluminium lager. Datumoverflader etableres først for at give en stabil reference for efterfølgende fræseoperationer. Den ydre profil, den trinformede åbning, de tilspidsede flader og den afrundede ende bearbejdes derefter med kontrollerede værktøjsbaner. Hulfremstilling udføres fra definerede datums for at opretholde justering med kroppen og slidsen.

1. 6061-T6 aluminium lagerforberedelse og indgående materiale verifikation
2. Datum planfræsning og kropstykkelseskontrol
3. Yderprofil og konturbearbejdning med afrundet ende
4. Trin-, lomme- og CNC-fræsning med konisk slids
5. Præcisionsboring, 3/8-16 UNC-2B anboring og 82-graders forsænkning
6. Kantbrydning og fuldstændig gratfjernelse
7. Foranodisering af dimensionsinspektion og overfladeforberedelse
8. Sort anodisering, rengøring og visuel inspektion
9. Afsluttende dimensionsinspektion og beskyttende eksportpakning

10-graders konisk slotkontrol

Den trinformede åbning er en af ​​de største produktionsudfordringer ved denne CNC-bearbejdede basisblok. De 10-graders tilspidsede flader skal genereres ud fra ensartede bearbejdningsdatum, mens åbningsbredden, skulderplaceringen og den omgivende vægtykkelse forbliver kontrolleret. JG bruger stiv arbejdsholding og passende efterbehandlingsforløb for at reducere fræserens udbøjning og producere repeterbar parringsgeometri.

Indvendige hjørner og afbrudte kanter afgrates omhyggeligt uden afrunding af funktionsflader. Dette er vigtigt for forsamlinger, hvorBrugerdefineret 6061 aluminium CNC basebloklokaliserer eller understøtter en anden komponent inde i den trinformede åbning. Rene overgange og gratfri kanter hjælper med at forbedre monteringspasningen og reducere risikoen for ridser tilstødende dele.

Gevind- og hulbearbejdning

Endefunktionen indeholder et 3/8-16 UNC-2B indvendigt gevind. Dens position i forhold til bundfladerne og slidsen styres gennem datum-baseret boring og anboring. Gevindkvaliteten kontrolleres med passende målere, så det tilhørende fastgørelseselement kan gå i indgreb jævnt og udvikle pålidelig klemkraft.

Den modsatte afrundede ende inkluderer et 0,38-tommer hul med en 82-graders forsænkning. Korrekt værktøjsjustering og kontrolleret forsænkningsdybde er vigtige for ensartede fastgørelsessidder. Huldiameter, position og forsænkningsgeometri inspiceres som en del af den endelige kvalitetsplan forBrugerdefineret 6061 aluminium CNC baseblok.

Sort anodisering og dimensionsstabilitet

Sort anodisering giver aluminiumsoverfladen forbedret korrosionsbestandighed, slidbeskyttelse og et professionelt mørkt udseende. Fordi anodisering tilføjer et kontrolleret oxidlag, skal bearbejdningsprocessen tage højde for belægningsopbygning på præcisionsgrænseflader og gevind- eller sammenkoblingsfunktioner. Overflader renses inden behandling, og den færdige del kontrolleres for ensartet farve, pletter, ridser og udsatte områder.

JG koordinerer bearbejdningsgodtgørelse, maskeringskrav, når de er specificeret og efter-finish inspektion for at opretholde funktionelle dimensioner. Denne kontrol er især nyttig for enBrugerdefineret 6061 aluminium CNC baseblokanvendes i tætsluttende industrielle samlinger, hvor belægningskonsistens og dimensionel repeterbarhed begge er vigtige.

Tekniske specifikationer

Overfladefinish og afgratning

Tegningen angiver 32 RMS for bearbejdede overflader. Værktøjsvalg, fremføringskontrol og efterbehandling er planlagt for at opnå en ensartet bearbejdet tekstur før anodisering. Der lægges særlig vægt på de lange sideflader, tilspidsede overflader, lommevægge og overgangen omkring den afrundede ende.

Hver kant gennemgås efter bearbejdning. Krydshuller, gevindindgange, forsænkede kanter og indvendige spaltehjørner er afgratede, så den færdige komponent er sikker at håndtere og klar til montering. Den anodiserede overflade inspiceres visuelt for ridser, pletter, huller og ujævn farve.

Kvalitetskontrol

Kvalitetskontrol begynder med gennemgang af tegningen og fortsætter gennem godkendelse af første stykke, måling i processen og slutinspektion. Kalipre, mikrometre, højdemålere, gevindmålere og koordinatmåleudstyr vælges i henhold til den funktion, der verificeres. Kritiske forhold mellem basisdatum, tilspidset åbning, gevindhul og forsænket monteringshul får fokuseret opmærksomhed.

Inspektionsresultater kan spores til produktionspartiet. Materialecertifikater og dimensionsinspektionsrapporter kan leveres efter anmodning. Denne dokumenterede tilgang er med til at sikre, at hverBrugerdefineret 6061 aluminium CNC baseblokopfylder kundetegningen og er klar til integration i den påtænkte montage.

Produktegenskaber

• Letvægts, korrosionsbestandig 6061-T6 aluminiumskonstruktion
• Præcisions CNC-fræset trinformet og tilspidset åbning
• Kontrollerede 10-graders parringsansigter
• 3/8-16 UNC-2B gevindmonteringsfunktion
• 82-graders forsænkning for ensartet fastgørelsessæde
• Krav til 32 RMS bearbejdet overfladefinish
• Ensartet sort anodiseret beskyttende finish
• Gratfri huller, gevind, lommer og indvendige kanter
• OEM produktion efter kundetegninger
• Prototype-, lille-batch- og gentagen produktionsstøtte

Ansøgninger

• Montering af industrielle maskiner
• Automationsudstyr og produktionsinventar
• Bevægelseskontrol og positioneringssystemer
• Brugerdefinerede jigs, klemmer og støttemekanismer
• Præcisionsmekanisk udstyr
• OEM konstruktions- og lokaliseringskomponenter i aluminium

OEM CNC aluminium bearbejdning fra JG

JG leverer tegningsbaseret CNC-bearbejdning til brugerdefinerede aluminiumskomponenter med komplekse profiler, lommer, slidser, gevind og overfladebehandlinger. Vores ingeniørteam gennemgår datumstrategi, værktøjsadgang, tolerancestabling og efterbehandlingskrav før produktion. Dette hjælper med at reducere variation og understøtter stabile gentagelsesordrer.

Send JG din tegning, 3D-model, påkrævet mængde og inspektionskrav for et tilbud. Uanset om du har brug for prototyper eller løbende produktion, kan vi fremstilleBrugerdefineret 6061 aluminium CNC baseblokog lignende præcisionsaluminiumsdele med responsiv teknisk support og kontrolleret kvalitet.
