Custom C1045 hårdforkromet skinneskaft

Custom C1045 hårdforkromet skinneskaft

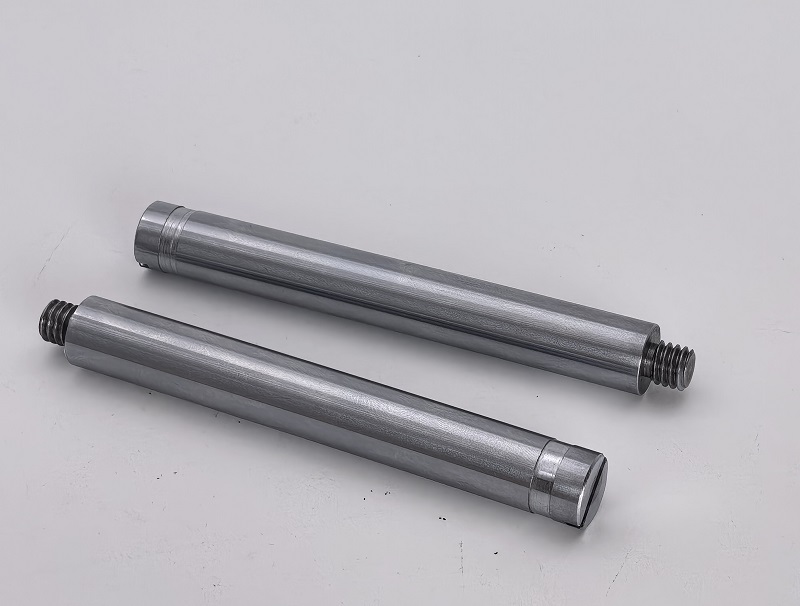

JG fremstillerCustom C1045 hårdforkromet skinneskafttil indeksering af vogne, positioneringsmekanismer og industrielle lineære bevægelsessamlinger. Komponenten er fremstillet af AISI C1045 koldttrukket stål og kombinerer CNC-drejning, spaltebearbejdning, præcisionsslibning, polering og hårdforkromning. Den kritiske udvendige diameter afsluttes efter plettering, så akslen opnår den nødvendige pasform, overfladekvalitet og slidstyrke.

Dette produkt er ikke en standard kommerciel kromstang. Dens gevindende, trinformede og slidsede hoved, kontrollerede akseldiameter og specificerede overfladefinish kræver en koordineret bearbejdnings- og pletteringsproces. Materialecertificering og en dimensionsinspektionsrapport understøtter sporbarhed for OEM-produktion.

Fremstillingsproces

DeCustom C1045 hårdforkromet skinneskaftstarter med certificeret mellemkulstofstålstang. Stabile bearbejdningshenføringspunkter etableres før gevind, endetrin og not fremstilles. Slibegodtgørelse og kromtykkelse planlægges sammen, fordi den endelige 0,4991/0,4986 tomme udvendige diameter skal opnås efter hårdforkromning.

1. Indgående C1045 stålstang verifikation og varme-batch sporbarhed
2. Skæring og CNC-drejning af aksellegemet og endetrin
3. 5/16-18 UNC-3A udvendig gevindbearbejdning
4. Endeslidsfræsning og kantaffasning
5. Præ-plettering præcisionsslibning og polering
6. Hårdforkromning til 0,0003-0,0006 tomme tykkelse
7. Præcisionsslibning efter plettering til den endelige udvendige diameter
8. Slutpolering til RMS 16 maksimal overfladefinish
9. Afgratning, rengøring og visuel inspektion
10. Dimensionel inspektion og beskyttende eksportemballage

Diameterkontrol efter plettering

Den største tekniske udfordring er forholdet mellem belægningsopbygning og den endelige lejediameter. Hård krom er aflejret på ståloverfladen, men pletteringstykkelsen kan variere omkring kanter og ændringer i geometri. JG kontrollerer derfor forpladediameteren, pletteringsmængden og det endelige slibemateriale som én proces.

Efter forkromning er denCustom C1045 hårdforkromet skinneskafter færdigslebet til 0,4991/0,4986 tomme, svarende til ca. 12,677/12,664 mm. Det samlede diametertolerancebånd er kun 0,0005 tommer eller omkring 0,013 mm. Denne tætte efterbelægningskontrol understøtter gentagelig vognpasning uden at være afhængig af ukontrolleret kromopbygning.

Præcisionsslibning og RMS 16 overfladefinish

Den lange cylindriske overflade er specificeret til RMS 16 maksimum, ca. Ra 0,4 mikrometer. For at opnå denne finish kræves stabil centerstøtte, kontrollerede slibeparametre, passende hjulbeklædning og omhyggelig polering. Overfladetilstanden kontrolleres for slibebrænding, snask, ridser, plettering af gruber og håndteringsskader.

Et krav om 0,002 tommer rethed begrænser også bøjning langs den funktionelle skaftlængde. ForCustom C1045 hårdforkromet skinneskaft, rethed og overfladefinish arbejder sammen: En glat diameter alene kan ikke give pålidelig lineær føring, hvis akslen er forvrænget. Inspektion fokuserer derfor på både overfladen og den fulde funktionelle geometri.

Funktioner med gevind og slids

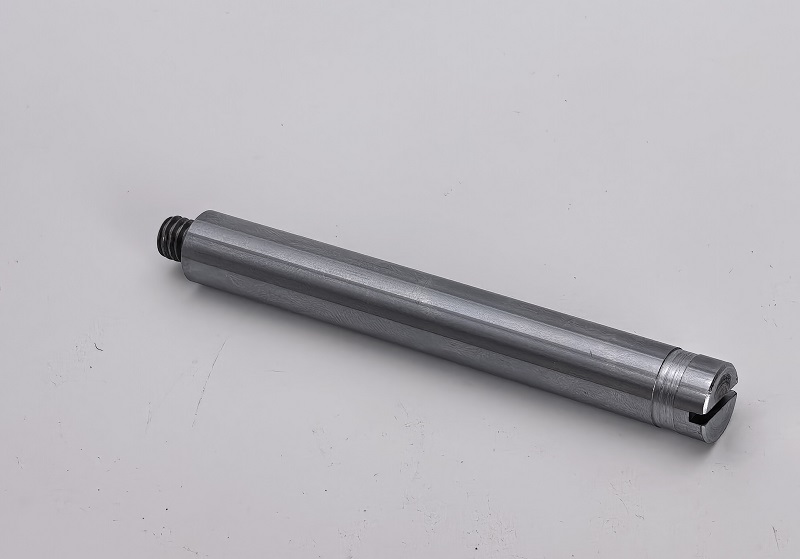

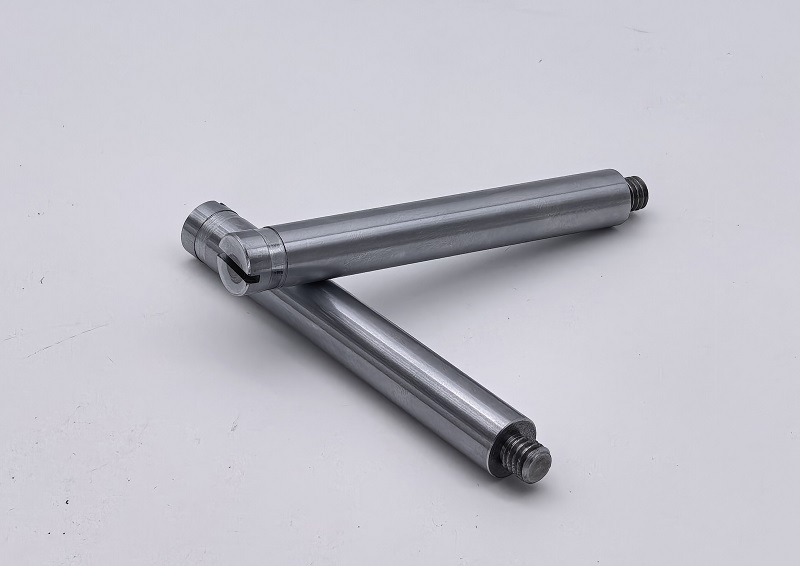

Den ene ende indeholder et 5/16-18 UNC-3A udvendigt gevind for sikker montering. Den modsatte ende inkluderer en trinformet diameter og præcisionsslids til indeksering eller drivende indgreb. Disse funktioner skal forblive korrekt relateret til jordakselens akse, så den samlede mekanisme kan overføre bevægelse uden binding eller for stort spil.

Faser og overgange afgrates inden slutkontrol. Beskyttende emballage forhindrer stødmærker på gevindet, slidset hoved og forkromet lejeflade under håndtering og international forsendelse.

Tekniske specifikationer

C1045 Materialeverifikation

Tegningen specificerer AISI C1045 koldttrukket stål. Produktionsmaterialecertifikatet identificerer Grade 45 stål fra en sporbar varme og batch, hvilket understøtter de kemi og mekaniske egenskaber, der forventes for dette medium-carbon akselmateriale. Den certificerede kemi omfatter 0,45 % kulstof, 0,59 % mangan og kontrollerede restelementer.

Råmateriale mekaniske testresultater registrerer trækstyrke på ca. 672-673 MPa, flydespænding på 417-427 MPa, forlængelse på 24,0-24,5% og reduktion af areal på 48%. Disse certifikatværdier giver sporbarhed for det indgående stål, der bruges til at fremstilleCustom C1045 hårdforkromet skinneskaft; ingen særskilt færdigvarmebehandling er angivet på tegningen.

Dimensionel inspektion

Den dimensionelle rapport dækker fem prøvedele og femten identificerede karakteristika. Inspektionspunkter omfatter endelig akseldiameter, rethed, kontrollerede længder, overfladefinish, affasninger, endediametre, slidsdimensioner og 5/16-18 UNC-3A gevind. Målene registreres i millimeter, mens de originale tegningsdimensioner forbliver i tommer.

Afsluttende inspektion bruger mikrometre, overfladebehandlingsudstyr, gevindmålere og passende rethedsmålemetoder. Inspektionsjournaler kan leveres med forsendelser, når det er nødvendigt. DeCustom C1045 hårdforkromet skinneskaftkontrolleres også visuelt for grater, skarpe kanter, ridser, pletteringsskader, pletter og ubeskyttede kontaktflader.

Produktegenskaber

• AISI C1045 mellemkulstofstålkonstruktion
• Hård krom overflade for slid- og korrosionsbestandighed
• Endelig præcisionsslibning udført efter forkromning
• 0,0005 tommer total udvendig diameter tolerancebånd
• RMS 16 maksimal slebet og poleret overflade
• Kontrolleret rethed for jævn kørsel
• Præcision 5/16-18 UNC-3A udvendig gevind
• Bearbejdet aftrappet og slidset indekseringsende
• Materialee og dimensionel sporbarhed
• OEM produktion efter kundetegninger

Ansøgninger

• Indeksering af vognmekanismer
• Lineære positioneringssystemer
• Automationsudstyr
• Industrielle styre- og skinnesamlinger
• Emballerings- og konverteringsmaskiner
• Brugerdefineret OEM bevægelseskontroludstyr

OEM Precision Shaft Manufacturing fra JG

JG leverer specialfremstillede stålaksler, der kræver koordineret drejning, slibning, plettering og inspektion. Teknisk gennemgang dækker datumvalg, slibegodtgørelse, pletteringstykkelse, gevindklasse, rethed, overfladefinish og beskyttende emballage før produktionen begynder.

Send JG din tegning, årlige mængde og dokumentationskrav for et tilbud. JG kan fremstilleCustom C1045 hårdforkromet skinneskaftog lignende præcisionsslebne forkromede aksler til prototype, small-batch og gentagen OEM-produktion.
