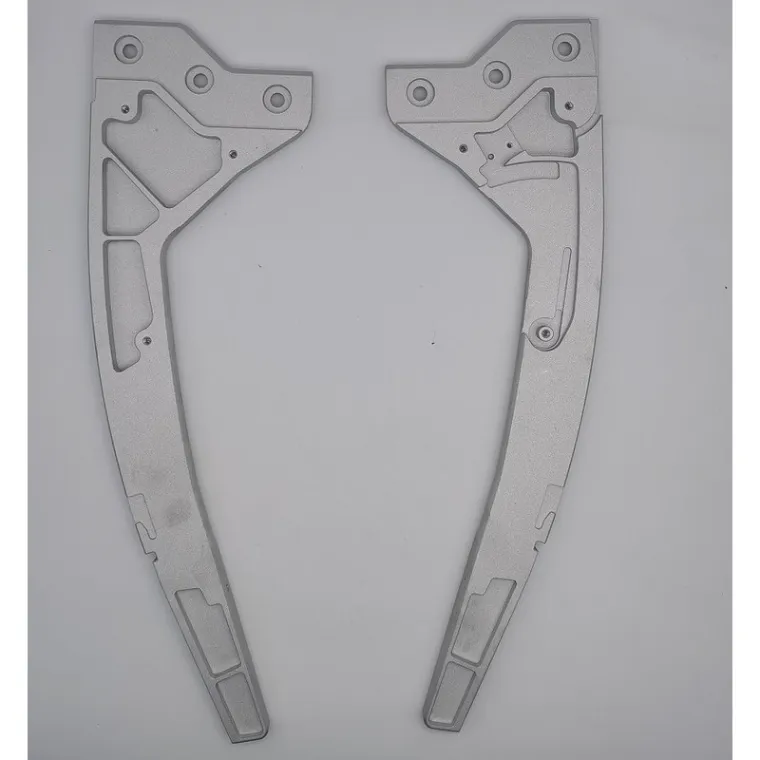

Brugerdefineret 7075-T6 aluminiums løftearm 4-akset CNC-bearbejdning

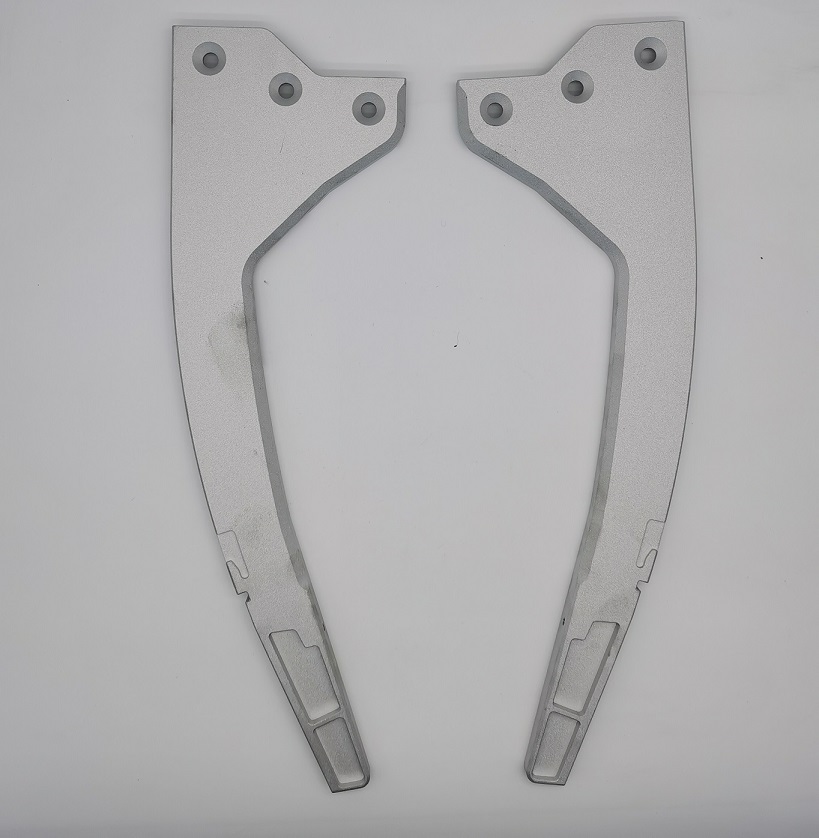

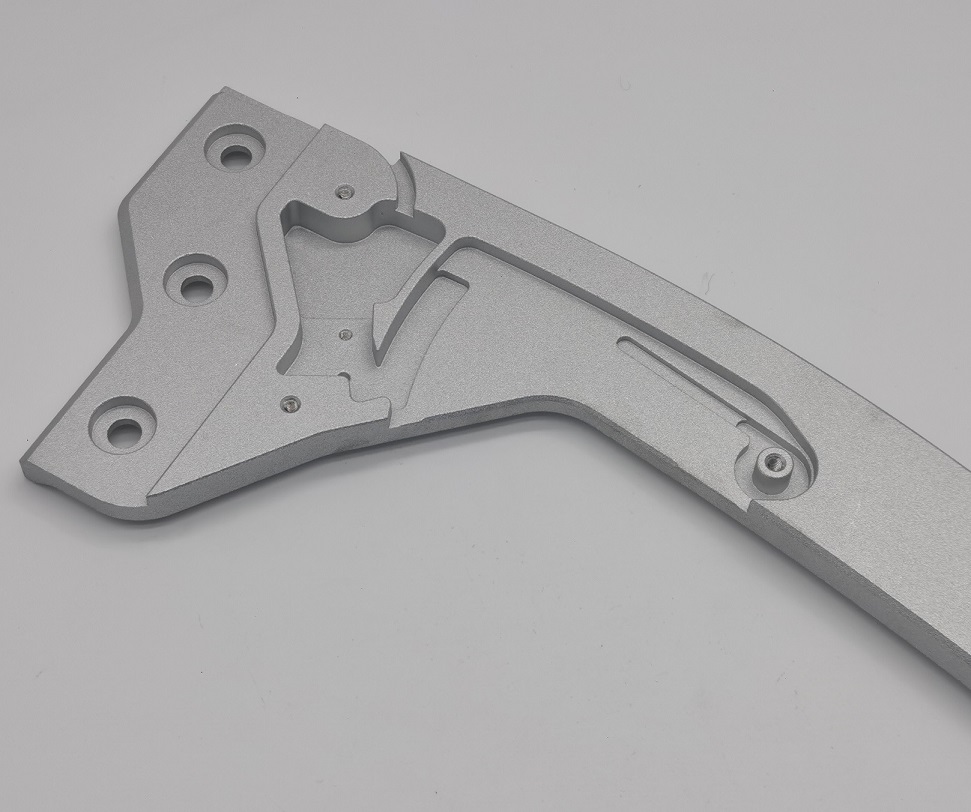

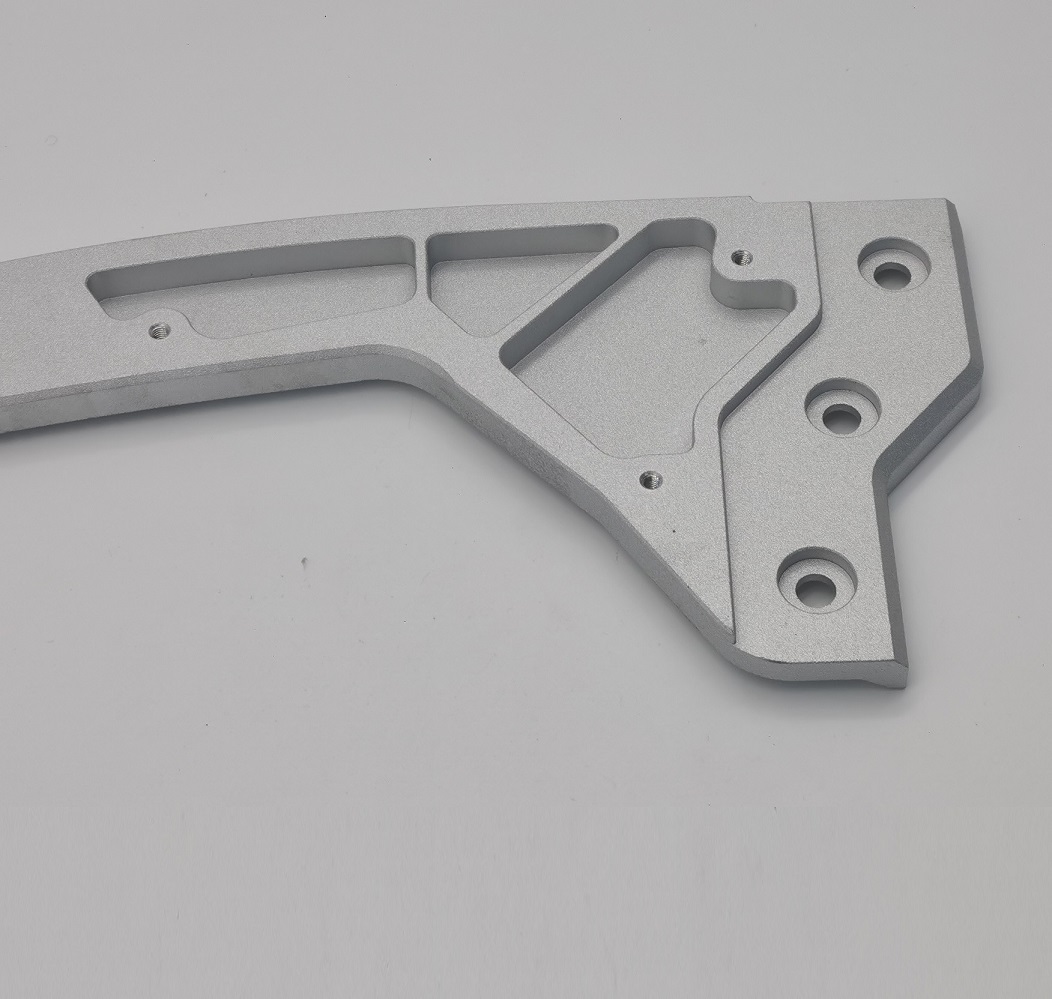

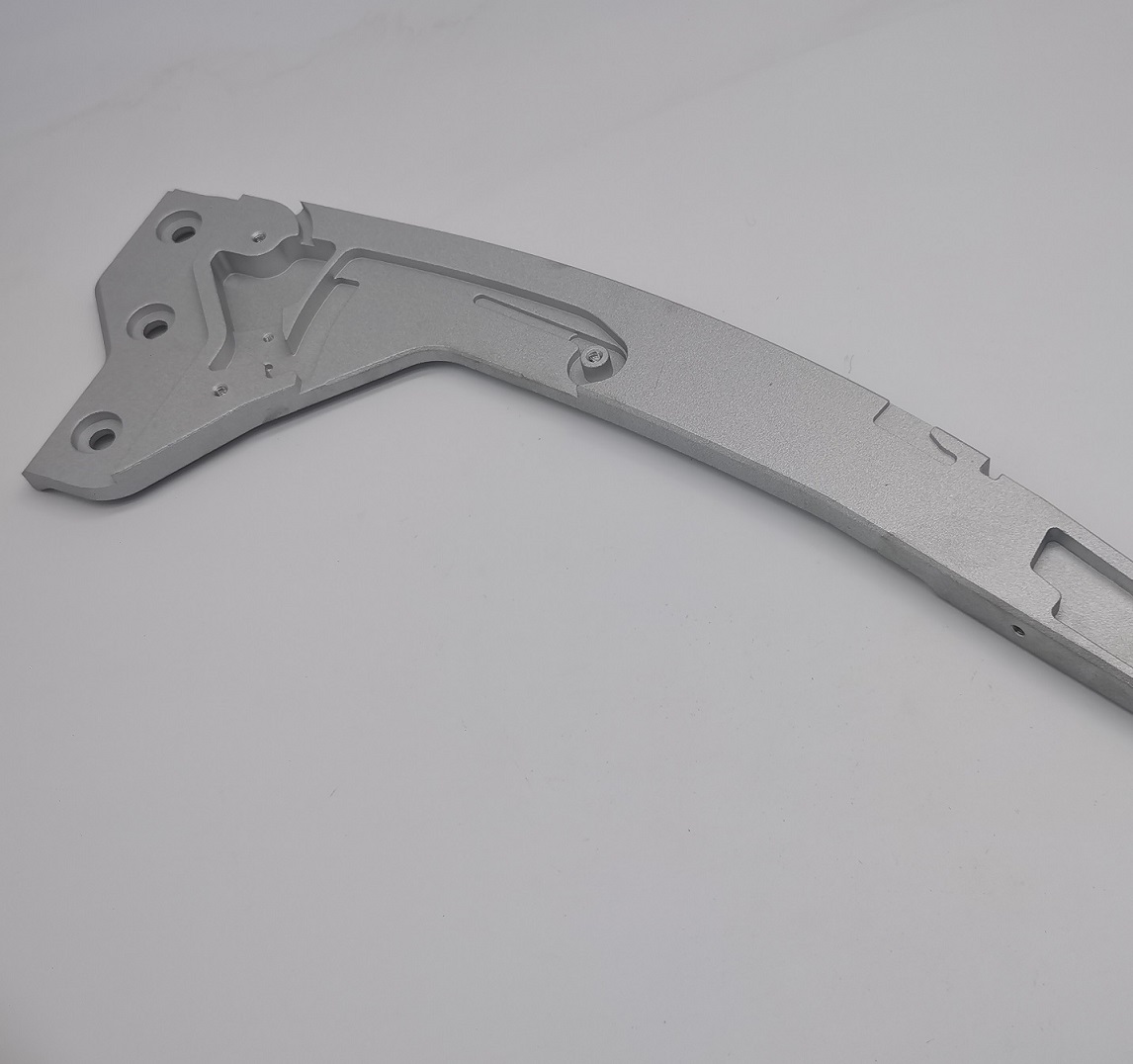

JGfremstillerBrugerdefineret 7075-T6 aluminiums løftearm 4-akset CNC-bearbejdning. Denne lange, buede strukturelle komponent kombinerer monteringshuller, forsænkninger, gevindhuller, slidser, lommer, tynde ribber og konturerede kanter i én præcisionsbearbejdet del. Den er velegnet til brugerdefinerede mobilitetssystemer, håndteringsudstyr, automatiseringsmekanismer og andre OEM-enheder, hvor lav vægt, styrke og nøjagtig justering er vigtig.

Den færdige komponent er cirka 416,65 mm lang. At producere en7075-T6 løftearm i aluminiumaf denne længde kræver meget mere end simpel profilfræsning. Materiale skal fjernes fra flere flader, mens armen forbliver stabil, flad og dimensionelt konsistent. JG bruger planlagte skrubbearbejdningssekvenser, kontrolleret fastspænding og afbalancerede efterbehandlinger for at reducere restspændingsbevægelser og bearbejdningsforvrængning.

Hvorfor 4-akset CNC-bearbejdning er vigtig

Flere funktioner på denne del er placeret på forskellige ansigter og i forskellige retninger. Et 4-akset bearbejdningscenter gør det muligt for emnet at rotere mellem operationer, samtidig med at der opretholdes et ensartet datum. Dette reducerer gentagen manuel omplacering og hjælper med at bevare forholdet mellem forsænkninger, monteringshuller, sidehuller, gevind, slidser og bearbejdede lommer. For en skik4-akset CNC-bearbejdet løftearm, pålidelig funktion-til-funktion justering påvirker direkte montering og bevægelsesydelse.

JGudvikler dedikerede armaturer til den lange aluminiumsplade og styrer spændekraften, så emnet understøttes uden at blive trukket ud af form. Grov bearbejdning efterlader kontrolleret lager til spændingsudligning, før de endelige dimensioner er færdige. Kritiske huller og parringsfunktioner er færdige efter de vigtigste lommeoperationer, hvilket hjælper7075-T6 løftearm i aluminiumopretholde nøjagtige afstande og gentagelig samling.

Produktionsudfordringer og JG-løsninger

• Lang del deformation:Balancerede værktøjsbaner og trinvis skrubning hjælper med at kontrollere bukning og vridning over en længde på cirka 416,65 mm.
• Multi-face nøjagtighed:4-akset indeksering opretholder en fælles reference for huller, forsænkninger, gevind, slidser og sidetræk.
• Tyndvægs- og ribbebearbejdning:Optimerede skæreparametre reducerer vibrationer, støj og lokal afbøjning omkring letvægtslommer.
• Konsistens i hulposition:Kritiske monteringsfunktioner inspiceres fra etablerede datums ved hjælp af CMM og præcisionsmåleudstyr.
• Burr kontrol:Kanter, slidser, forsænkninger og gevindhuller afgrates omhyggeligt uden afrunding af funktionsgeometri.
• Ensartet udseende:Kontrolleret sandblæsning skaber en jævn mat tekstur, mens præcisionsoverflader og tråde beskyttes efter behov.

7075-T6 aluminium til højstyrke letvægtsdele

7075-T6 aluminium tilbyder et stærkt styrke-til-vægt-forhold og god bearbejdelighed til krævende strukturelle komponenter. Sammenlignet med mange almindelige aluminiumskvaliteter er den velegnet til dele, der skal forblive lette, mens de bærer mekaniske belastninger. JG verificerer indgående plademateriale og opretholder sporbarhed, når det anmodes om det. hverBrugerdefineret 7075-T6 aluminiums løftearm 4-akset CNC-bearbejdningfremstilles efter kundens tegnings- og revisionskrav.

Kugleblæst overfladefinish

Efter CNC-bearbejdning og fuldstændig afgratning får delen en skubblæst finish. Kugleblæsning fjerner mindre bearbejdningsglans og skaber et ensartet mat udseende på tværs af den store buede overflade og forsænkede lommer. Proceskontrol er vigtig, fordi overdreven sprængning kan påvirke skarpe kanter, små gevind og præcisionshuller. JG beskytter eller gentjekker funktionelle funktioner, så denkugleblæst løftearm af aluminiumforbliver ren, gratfri og klar til montering eller en efterfølgende belægningsproces specificeret af kunden.

Fremstillingsproces

1. 7075-T6 aluminiumpladeforberedelse og materialeverifikation
2. Armaturdesign og datumplanlægning for den langbuede komponent
3. 4-akset CNC grovfræsning og spændingsbalanceret materialefjernelse
4. Præcisionslomme, slids, forsænkning, boring og gevindbearbejdning
5. Finish profilering, affasning og tyndvægget har bearbejdning
6. Manuel og mekanisk afgratning af alle tilgængelige kanter
7. Kugleblæsning for en ensartet mat overflade
8. CMM og dimensionsinspektion af kritiske funktioner
9. Slutrengøring, visuel inspektion og beskyttende emballage

Kvalitetskontrol

Kvalitetskontrol udføres gennem hele produktionen, ikke kun efter den endelige operation. Rå pladetilstand, fixturplacering, dimensioner i processen og færdig geometri overvåges for at holde den lange arm stabil. CMM-inspektion kan verificere kritiske hulplaceringer og funktionsforhold, mens målere og kalibrerede måleværktøjer kontrollerer forsænkninger, tykkelser, gevind og overordnede dimensioner. DeBrugerdefineret 7075-T6 aluminiums løftearm 4-akset CNC-bearbejdninginspiceres visuelt efter sandblæsning for at bekræfte en ensartet overflade uden tydelige ridser, pletter, indlejrede medier eller resterende grater. Materialecertifikater, dimensionsrapporter og RoHS-dokumentation er tilgængelige efter behov.

Ansøgninger

• Mobilitet og løftemekanismer
• Industrielt automationsudstyr
• Materialehåndteringssamlinger
• Mekaniske præcisionsforbindelser
• Letvægts konstruktionsudstyr
• Custom OEM maskiner

Hvorfor vælge JG

• Mere end 20 års erfaring med OEM præcisionsbearbejdning
• 4-akset CNC-bearbejdning til komplekse flersidede aluminiumsdele
• Oplev at kontrollere forvrængning i lange og tynde komponenter
• Prototype, små-batch og produktionsproduktionsstøtte
• CMM inspektion og dokumenteret kvalitetskontrol
• Teknisk feedback for fremstillingsevne og stabil produktion
• Eksporterfaring med at betjene kunder i Europa og Nordamerika

SendeJGdin 2D-tegning, 3D-model, materialespecifikation og årlige mængde for en hurtig fremstillingsgennemgang. Vores ingeniørteam vil evaluere bearbejdningsdata, opspændingsstrategi, tolerancerisici og overfladekrav til din brugerdefineredeBrugerdefineret 7075-T6 aluminiums løftearm 4-akset CNC-bearbejdning. JG understøtter fortrolige OEM-projekter fra prototypevalidering til gentagen produktion.
