Brugerdefinerede 304 edderkoppehætter i rustfrit stål

Brugerdefinerede 304 edderkoppehætter i rustfrit stål

JG fremstillerBrugerdefinerede 304 edderkoppehætter i rustfrit stålsom en matchet todelt præcisionssamling til OEM industrielt udstyr. Bearbejdet af massivt AISI 304 rustfrit stål kombinerer de øvre og nedre blokke nøjagtigt justerede monteringshuller, dybe UNF-gevind og et symmetrisk formet sæde. Designet kræver koordineret bearbejdning af begge halvdele, så den komplette samling lukker jævnt og bevarer en ensartet spændegeometri.

Produktoversigt

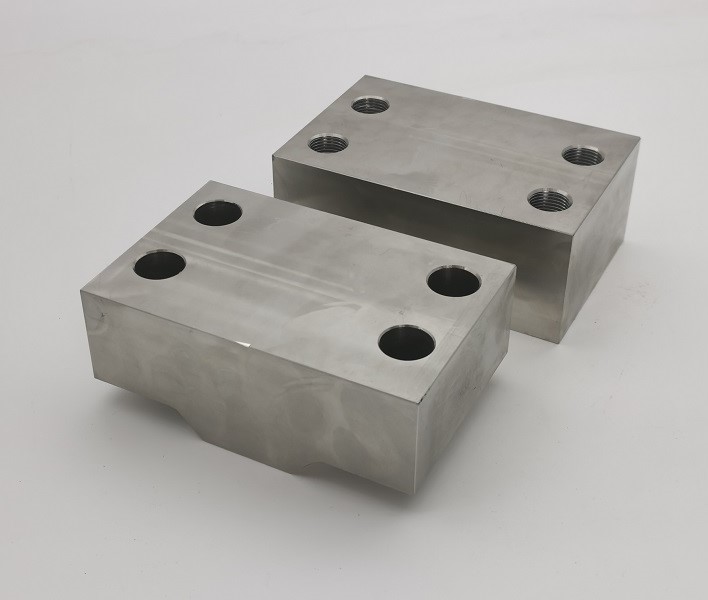

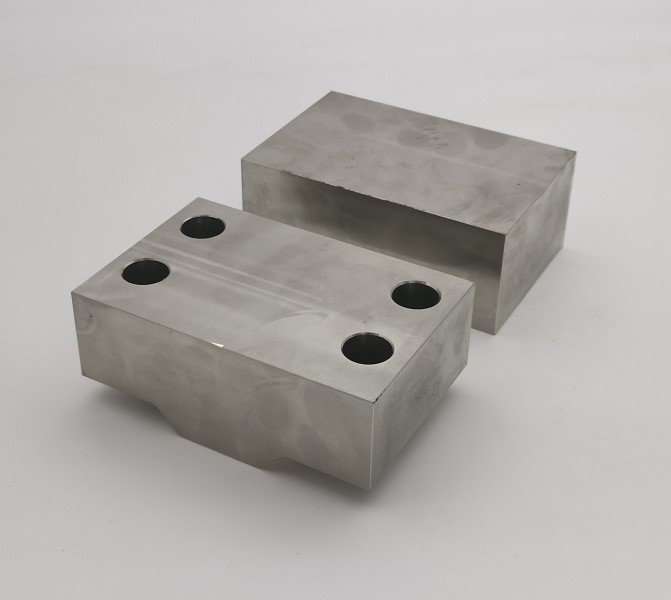

Custom 304 rustfrit stål edderkoppehætter er produceret efter tegning 16SG-7-B19. Hver samling består af to nominelle 2 x 3-1/4 x 5 tommer rustfri stålblokke. Det færdige par inkorporerer fire fastgørelsespositioner og en central profil med 135-graders overgange, 1/4 tomme typiske radier og en kontrolleret 7/16 tommer profilhøjde.

Fremstillingsproces

1. 304 rustfrit stål blokforberedelse og materialeverifikation
2. Datum etablering og præcision CNC planfræsning
3. CNC ru- og finishfræsning af den centrale trinnot
4. Koordineret boring af fire huller gennem den matchede øvre blok
5. Tapboring og 5/8-18 UNF gevindbearbejdning i nederste blok
6. Kantbrydning, afgratning og indvendig gevindrensning
7. Matchet par dimensionel og visuel inspektion
8. Beskyttende rengøring og eksportemballage

Produktegenskaber

• Korrosionsbestandig AISI 304 rustfri stålkonstruktion
• Matchet todelt CNC-bearbejdet samling
• Nøjagtig fire-hullers justering på tværs af begge blokke
• Dybt 5/8-18 UNF indvendigt gevind
• Symmetrisk 135 graders central siddeprofil
• Gratfri huller, gevind og bearbejdede kanter
• Materialesporbarhed og dimensionsrapporter tilgængelige
• OEM produktion efter kundetegninger

Matchet todelt huljustering

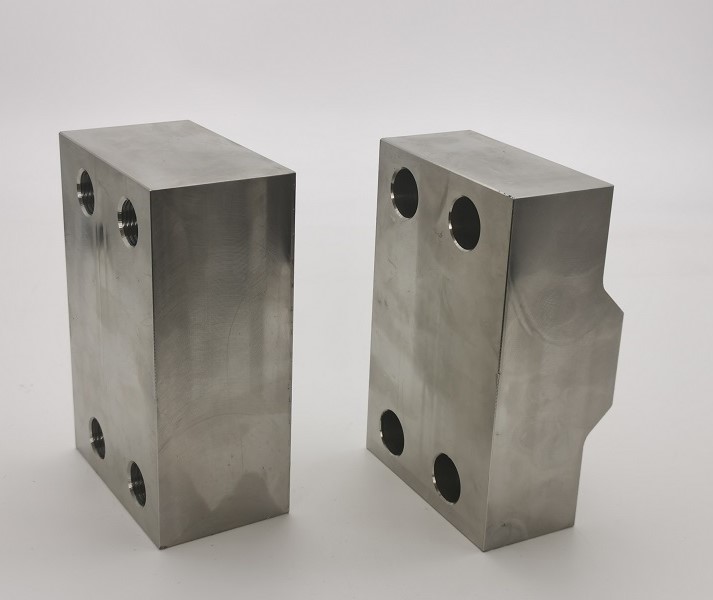

En stor fremstillingsudfordring for Custom 304 rustfrit stål edderkoppehætter er at opretholde mønsteret med fire huller på tværs af begge komponenter. Den øverste blok bruger 11/16 tommer frigangshuller, mens den nederste blok bruger 37/64 tommer tapborede huller med 5/8-18 UNF-gevind til en specificeret dybde på 1-1/8 tommer. Fælles henføringspunkter og koordinerede opsætninger hjælper hver bolt med at komme jævnt ind uden at tvinge eller krydse gevind under montering.

Kontrolleret 135-graders rillegeometri

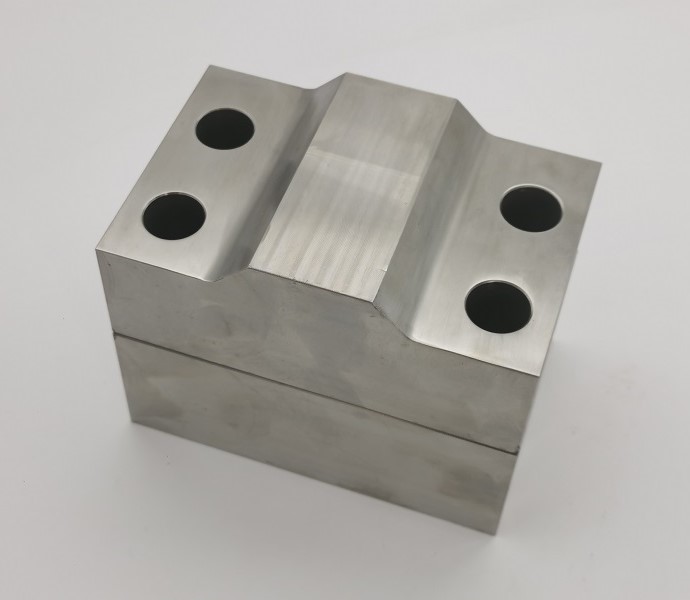

Den centrale siddeprofil adskiller Custom 304 rustfrit stål edderkoppehætter fra konventionelle rektangulære spændeblokke. Begge 135-graders overgangsflader skal forblive symmetriske omkring centerlinjen, blande sig ind i de specificerede 1/4 tomme radier og holde den nødvendige profilhøjde. Stabil arbejdshold og kontrollerede efterbehandlinger reducerer uoverensstemmelse, værktøjsmærker og lokal forvrængning.

Tekniske specifikationer

Gevind- og overfladekvalitetskontrol

Hver Custom 304 rustfrit stål edderkoppehætter kontrolleres for hulposition, borstørrelse, gevindindgreb, overordnede dimensioner og profiloverensstemmelse. Go/no-go gevindmålere bekræfter 5/8-18 UNF gevind. Maskinbearbejdede flader inspiceres for grater, skarpe kanter, forurening og håndteringsskader, mens de matchede komponenter er beskyttet mod sammenblanding under rengøring og pakning.

Ansøgninger

• Industrielle fastspændings- og støttesamlinger
• Specialudstyr til maskiner
• Rustfrit stål udstyr og værktøj
• OEM mekaniske samlinger, der kræver matchede hætter
• Korrosionsbestandigt produktionsudstyr

OEM bearbejdning af rustfrit stål fra JG

JG leverer Custom 304 edderkoppehætter i rustfrit stål fra prototypemængder til gentagen produktion. Vores ingeniørteam kontrollerer materialeidentifikation, referencepunkter med parrede dele, rillegeometri, gevindjustering og endelig inspektion gennem hele CNC-bearbejdningsprocessen. Kunder kan anmode om materialecertifikater, dimensionelle inspektionsrapporter og fuld tegningsbaseret produktionssupport.
