Brugerdefineret 440C medicinsk stempelbæreraksel

Brugerdefineret 440C medicinsk stempelbæreraksel

JG fremstillerBrugerdefineret 440C medicinsk stempelbærerakseltil medicinsk udstyr og præcisionsstempelmekanismer. Denne slanke gaffelafsluttede komponent kombinerer hærdede lejediametre, snævre geometriske tolerancer og en delikat to-fanet forbindelsesfunktion. Produktionskontrol efter varmebehandling er afgørende, fordi det færdige skaft skal give nøjagtig bevægelse, mens det forbliver rent, gratfrit og fri for kosmetiske eller strukturelle skader.

Produktoversigt

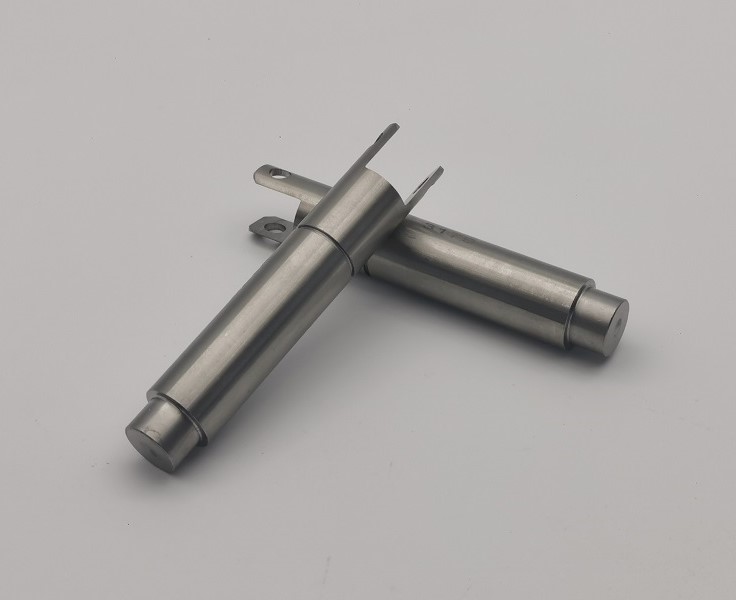

Brugerdefineret 440C medicinsk stempelbæreraksel er fremstillet efter tegning 121755 Revision A fra AISI 440C rustfrit stål. Komponenten har en samlet længde på 3.545 tommer, en lang præcisionsslebet krop, trinformede endediametre og en gaffelformet ende med et kontrolleret krydshul. Tegningen kræver endelige mål og finish, der skal opnås efter varmebehandling.

Fremstillingsproces

1. 440C rustfrit stål materiale verifikation og sporbarhed
2. CNC-drejning af aksellegemet, skuldre og slibetillæg
3. Præcisionsfræsning af gaffelåbningen og to endetapper
4. Tværhulsboring og kontrolleret kantforberedelse
5. Varmebehandling til 53-58 HRC
6. Efter varmebehandlingens rethed og dimensionskontrol
7. Præcis cylindrisk og skulderslibning til endelig størrelse
8. Afgratning, delmærkning, rengøring og visuel inspektion
9. Afsluttende dimensionsinspektion og beskyttende medicinsk komponentemballage

Eftervarmebehandlingsslibning og dimensionsstabilitet

Den største fremstillingsudfordring ved Custom 440C Medical Piston Carrier Shaft er at opretholde rethed, diameternøjagtighed og referenceforhold efter hærdning. Referenceprocessen kræver et råemne på ca. 0,645 tommer, varmebehandling og slibning til endelige dimensioner. Kontrolleret varmebehandling, passende slibetillæg, slibeparametre ved lav varme og melleminspektion hjælper med at forhindre forvrængning og slibeforbrænding.

Gaffeltapper og præcision krydshulskontrol

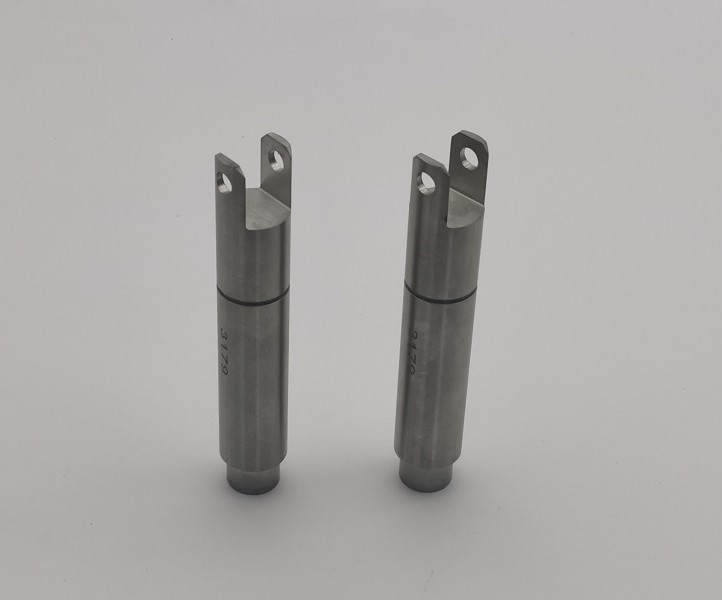

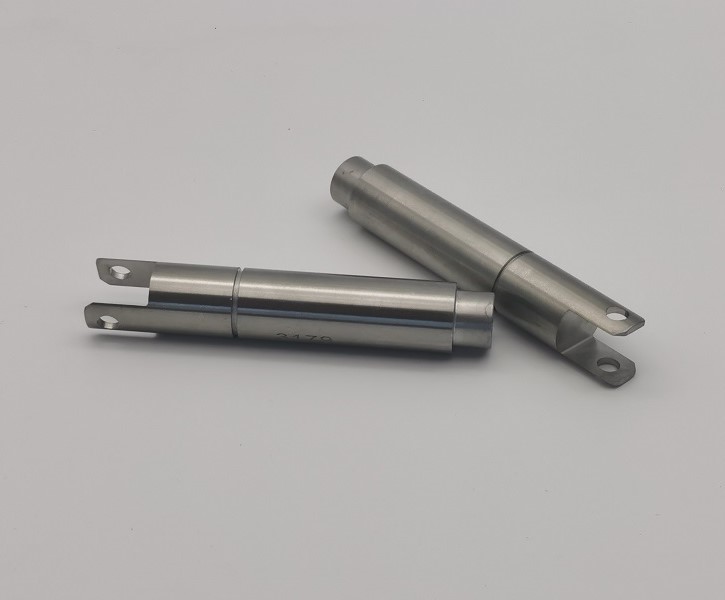

Gaffelenden af ​​Custom 440C Medical Piston Carrier Shaft inkluderer to tynde flige, der omgiver en central spalte. Krydshullet er specificeret til 0,198 +/-0,001 tomme med geometriske kontroller, der er refereret til datum A. Nøjagtig fligafstand, tilpasset hulposition og omhyggelig afgratning understøtter pålidelig stiftsamling. Dedikeret emballage beskytter de to tapper mod stød eller bøjning under forsendelse.

Tekniske specifikationer

Kvalitetsdokumenter

• Materialecertifikat og varmesporbarhed
• Varmebehandling og hårdhedsrapport
• Dimensionel inspektionsrapport med hver forsendelse
• Overensstemmelsescertifikat, der identificerer varenummer og revision
• RoHS-overensstemmelsescertifikat for det specificerede materiale, når det kræves
• Dokumentation for inspektion i første artikel, når der anmodes om det

Produktegenskaber

• Premium AISI 440C rustfrit stål
• Varmebehandlet til 53-58 HRC
• Præcisionsslibning efter varmebehandling
• Snævre jorddiametre og geometriske tolerancer
• Nøjagtig gaffelspalte og krydshulsforhold
• Gratfri, ren medicinsk komponent finish
• Beskyttet emballage til sarte gaffelflige
• OEM produktion efter kundetegninger

Ansøgninger

• Medicinske stempelmekanismer
• Diagnostisk og analytisk udstyr
• Medicinske væskekontrolenheder
• Præcise medicinske bevægelsessystemer
• Brugerdefinerede OEM medicinske maskiner

Geometrisk og overfladekvalitetskontrol

Custom 440C medicinsk stempelbæreraksel inkluderer vinkelrethed, parallelitet, fladhed og datum-refererede geometriske kontroller ned til 0,001-0,005 tomme. Jordoverflader og gaffelfunktioner inspiceres ved hjælp af passende præcisionsudstyr. Alle skarpe hjørner er brudt, og ingen løse eller hængende grater eller stringers er tilladt.

Renlighed og visuelle krav

Alle overflader skal være rene og fri for pletter, misfarvning, ridser, buler, revner, pletter, snavs, fedt og andre forurenende stoffer. Identifikation er ætset i den tegningsspecificerede zone med kontrolleret ruhed. Den færdige Custom 440C medicinsk stempelbæreraksel håndteres og pakkes for at beskytte præcisionsslebet diametre, krydshuller og gaffelflige.

OEM medicinsk præcisionsbearbejdning fra JG

JG leverer Custom 440C Medical Piston Carrier Shaft fra prototypemængder til gentagen produktion. Vores integrerede proces dækker CNC-drejning, gaffelbearbejdning, hærdning, præcisionsslibning, dimensionsinspektion, renhedskontrol og beskyttende emballage. Materiale, varmebehandling, overholdelse og inspektionsdokumentation understøtter kundernes krav til kvalitet og sporbarhed.
