Støbt stål Reach Stacker styreknogle

JG fremstillerStøbt stål Reach Stacker styreknogletil container-port reachstackere og andet tungt containerhåndteringsudstyr. Komponenten overfører styre- og hjulbelastninger, mens den bibeholder en præcis, stabil pasform med hjulnavet. Kontrolleret støbekvalitet, nøjagtige hub-grænseflader og verificeret ikke-destruktiv testning er afgørende for pålidelig service under gentagne tunge belastninger.

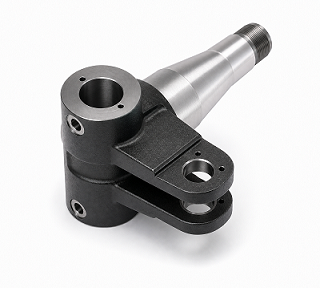

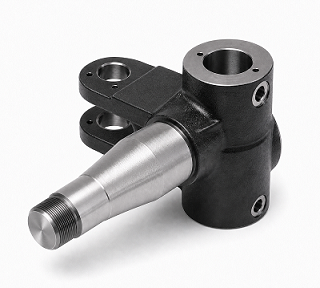

Støbt stål Reach Stacker styretøj er produceret af trækkontrolleret krom-molybdænlegeret støbestål. Delen kombinerer et stort cylindrisk lejeområde, dobbelte monteringsarme og en lang bearbejdet spindel i én bærende støbning. Funktionelle boringer, aksler, lokaliseringsflader og gevind er præcisionsbearbejdet efter normalisering for at opnå stabil justering med navet og tilhørende styrekomponenter.

Fremstillingsproces

1. Sandstøbning med kontrolleret støbning, støbning og riser design
2. Normaliserende varmebehandling for en ensartet og stabil struktur
3. Magnetisk partikeltestning af støbegodset
4. Grovbearbejdning med kontrolleret bearbejdningstillæg
5. Ultralydstest til niveau 2 acceptkrav
6. Præcisionsbearbejdning af navpasninger, boringer, flader og gevind
7. CMM, boremåler, ringmåler og gevindmåler inspektion
8. Maskering af præcisionsfunktionelle overflader
9. Korrosionsbestandig spraymaling
10. Slutkontrol, dokumentation og eksportemballage

Teknisk værdi: Precision Hub Fit

Den største tekniske udfordring ved støbt stål Reach Stacker-styreknogle er forholdet mellem hjul-nav-grænsefladerne og rattets monteringsdatum. Ø87H7-boringen, Ø130g6 og Ø85g6-tapperne, Ø60H9-boringen og 215 ±0,05 mm datumforhold kræver kontrolleret opsætning og færdigbearbejdning. JG bruger dedikerede armaturer, kalibrerede målere og CMM-inspektion til at kontrollere koaksialitet, vinkelrethed og positionsnøjagtighed for en tæt, repeterbar navpasning.

MT og UT niveau 2 inspektion

Hvert produktionsparti af Cast Steel Reach Stacker Steering Knuckle følger en dokumenteret ikke-destruktiv testplan. Magnetisk partikeltestning udføres i henhold til godkendte kunde- eller K-standard acceptzoner, med særlig opmærksomhed på de kritiske CB-områder. Ultralydstestning udføres i henhold til EN 12680-2 niveau 2 krav. MT- og UT-rapporter opbevares og leveres efter behov, og ikke-overensstemmende støbegods afvises eller behandles kun gennem en godkendt disposition.

Tekniske specifikationer

Mekaniske egenskaber og batchrapporter

Streng verifikation af mekaniske egenskaber er påkrævet for hvert produktionsbatch. Støbte teststænger kontrolleres af lot og testes for trækstyrke, flydespænding, forlængelse og hårdhed. Et testresultat udstedes i batchrapporten, og den tilbageholdte prøve forbliver tilgængelig for sporbarhed. Materialekemi, varmebehandlingsstatus og kontrolregistreringer er knyttet til støbepartiet.

Kvalitetsdokumenter

• Materiale kemisk sammensætning certifikat
• Streng rapport om mekaniske egenskaber for hver batch
• Varmebehandlingsrapport
• Testrapport for magnetiske partikler
• Ultralydstestrapport til EN 12680-2 niveau 2
• Dimensions- og CMM-inspektionsrapport
• Hårdhedsinspektionsrekord
• Maling og afsluttende visuel inspektion

Krav til overflade og udførelse

Støbestål Reach-stablerens styreknap inspiceres visuelt for krympning, indeslutninger af sand, skadelige overfladedefekter, porøsitet under overfladen og bearbejdningsskader. Bearbejdede overflader skal opfylde kravene til tegningens ruhed og forblive fri for grater og skarpe kanter. Hub-fit tappene, lejeboringer, gevindområder og andre funktionelle grænseflader maskeres før maling, så belægningen ikke påvirker monteringsnøjagtigheden.

Ansøgninger

• Container-port reachstackere
• Containerhandlere og tunge gaffeltrucks
• Styreaksel og hjulnavssamlinger
• Havnelogistik og materialehåndteringsudstyr
• Skræddersyede styresystemer med tungt udstyr

OEM støbning og bearbejdning fra JG

JG understøtter prototype, udskiftning og batchproduktion af Cast Steel Reach Stacker Steering Knuckle i henhold til kundetegninger og godkendte kvalitetsplaner. Sandstøbning, varmebehandling, grovbearbejdning, præcisionsbearbejdning, NDT, maling og slutinspektion koordineres gennem én kontrolleret fremstillingsrute. Denne integrerede proces hjælper med at opretholde stabil hubpasning, sporbar kvalitet og pålidelig levering til krævende havneudstyrsapplikationer.
