Støbt stål Materiale Handler Styre Knuckle

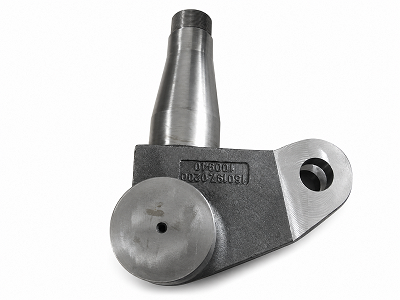

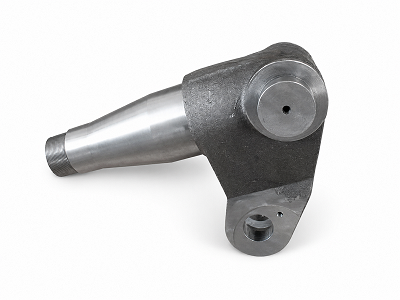

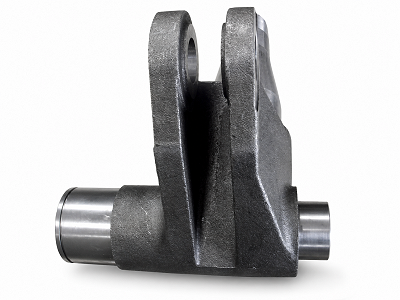

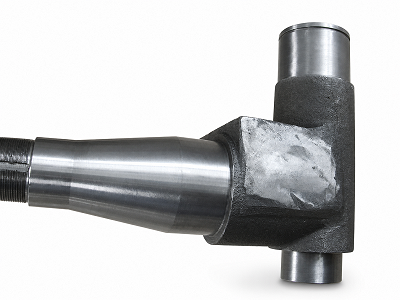

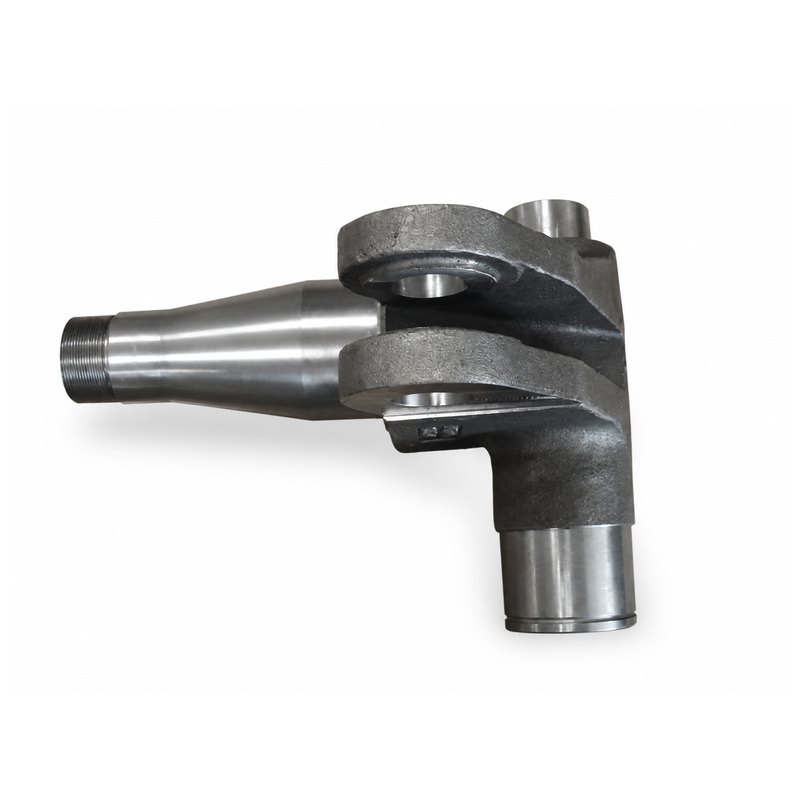

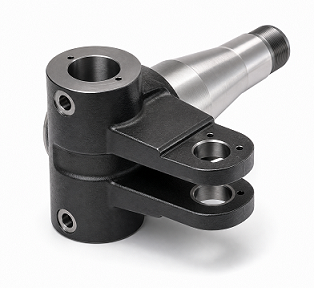

JG fremstillerStøbt stål Materiale Handler Styre Knuckletil styresystemer, der anvendes i materialehåndteringsmaskiner. Denne højrestyrede knogle kombinerer en tilspidset hjulspindel, store lejetapper og monteringsarme i gaffelstil i én højstyrke støbestålkomponent. Kontrolleret støbeintegritet og nøjagtig bearbejdning er afgørende, fordi delen bærer rat-, hjul- og stødbelastninger under kontinuerlig udstyrsdrift.

Produktoversigt

Støbt stålmaterialehåndteringsstyreknoen er lavet af trækkontrolleret krom-molybdæn-støbt stål og varmebehandlet til QT2-krav til mekaniske egenskaber. Præcisionsstøbning skaber den komplekse bærende geometri, mens efterfølgende bearbejdning producerer lejesæder, koaksialtapper, stiftboringer, lokaliseringsflader og M60×2 gevind, der kræves til pålidelig samling med hjulnavet og styresystemet.

Fremstillingsproces

1. Præcisionsstøbning med kontrollerede støbe-, hælde- og størkningsparametre
2. Varmebehandling til den specificerede QT2 tilstand
3. Indledende bearbejdning og klargøring af ultralydstestoverflader
4. 100 % ultralydsinspektion i henhold til EN 12680-2 niveau 2
5. Præcisionsbearbejdning af journaler, boringer, gevind og referenceflader
6. CMM, boremåler, mikrometer og gevindmåler inspektion
7. Maskering af alle præcisionsfunktionelle overflader
8. Korrosionsbestandig overflademaling
9. Slutkontrol, batchdokumentation og eksportemballage

Teknisk værdi: Hub og styringsopstilling

Den største fremstillingsudfordring for støbt stålmaterialehåndteringsstyreknogle er at kontrollere forholdet mellem den lange tilspidsede spindel, lejetapper og gaffelmonteringsboringer. Kritiske pasformer inkluderer funktionerne Ø65g6, Ø95h6, Ø60j6, Ø85j6 og Ø40H7. Koaksialitetskrav ned til 0,02 mm og krav til vinkelrethed eller udløb med reference til datum A kræver stive armaturer, stabil varmebehandling og efterbearbejdningskontrol.

UT og MT niveau 2 inspektion

Styrestangen til støbestålmaterialehåndteringen inspiceres ultralyd efter indledende bearbejdning, når testoverfladerne giver pålidelig lydtransmission. Den godkendte proces bruger kontaktinspektion med oliekobling, 2 MHz langsgående bølge-, tvillingkrystal- og vinkelprober og en Ø3 mm krydsboret referencereflektor. Den komplette støbning undersøges ved 100 % dækning i henhold til EN 12680-2 niveau 2 af kvalificeret niveau II eller niveau III personale. Magnetisk partikeltestning (MT) til niveau 2 udføres også for at verificere overflade- og overfladenær integritet i tegningsspecificerede områder.

Støbeintegritet og begrænsede reparationsområder

Tegningsmarkerede zoner af støbt stålmaterialehåndteringsstyreknogle har definerede overflade- og indre defektacceptniveauer. Det specificerede begrænsede område tillader ikke svejsning, hvilket forhindrer ikke-godkendt reparation i at påvirke en stærkt belastet overgang. Overfladekvalitet, intern forsvarlighed, bearbejdningsgodtgørelse og sporbar disponering af enhver indikation kontrolleres, før komponenten går videre til den endelige bearbejdning og maling.

Tekniske specifikationer

Mekaniske egenskaber og materialekontrol

Materialespecifikationen for støbt stålmaterialehåndteringsstyreknoen styrer kulstof, silicium, mangan, krom, molybdæn, fosfor og svovlkemi. QT2 mekaniske krav omfatter minimum 650 MPa flydespænding, 830-980 MPa trækstyrke, minimum 10% forlængelse og HB245-290 hårdhed. Testprøver, varmenumre og materialecertifikater giver batchsporbarhed.

Kvalitetsdokumenter

• EN 10204 materialeinspektionscertifikat
• Rapport om kemisk sammensætning
• Streng rapport om mekaniske egenskaber for hver batch
• Varmebehandlingsrapport
• 100 % ultralydstestrapport til EN 12680-2 niveau 2
• Magnetisk partikeltest (MT) Niveau 2 rapport
• Dimensions- og CMM-inspektionsrapport
• Hårdhedsinspektionsrekord
• Maling og afsluttende visuel inspektion

Krav til overflade og udførelse

Bearbejdede overflader på støbestålmaterialehåndterens styreknogle skal opfylde krav til tegningruhed og pasform og forblive fri for grater, skarpe kanter, revner og skadelige støbefejl. Præcisionstapler, lejesæder, boringer, gevind og referenceflader maskeres før maling, så korrosionsbeskyttelsen ikke påvirker monteringsnøjagtigheden. Permanent sporbarhedsmærkning påføres i henhold til kundens standard.

Ansøgninger

• Materialebehandlere
• Tunge gaffeltrucks og lagerkøretøjer
• Containerhåndteringsudstyr
• Styreaksel og hjulnavssamlinger
• Skræddersyede styresystemer med tungt udstyr

OEM præcisionsstøbning fra JG

JG leverer tegningsbaseret fremstilling af støbt stålmaterialehåndteringsstyreknogle fra præcisionsstøbning gennem varmebehandling, bearbejdning, UT og MT niveau 2-inspektion, maling og endelig dokumentation. Den integrerede proces kontrollerer støbegodheden, mekaniske egenskaber, kritiske pasdimensioner og overfladebeskyttelse, hvilket understøtter stabil montage og lang levetid i krævende materialehåndteringsapplikationer.
