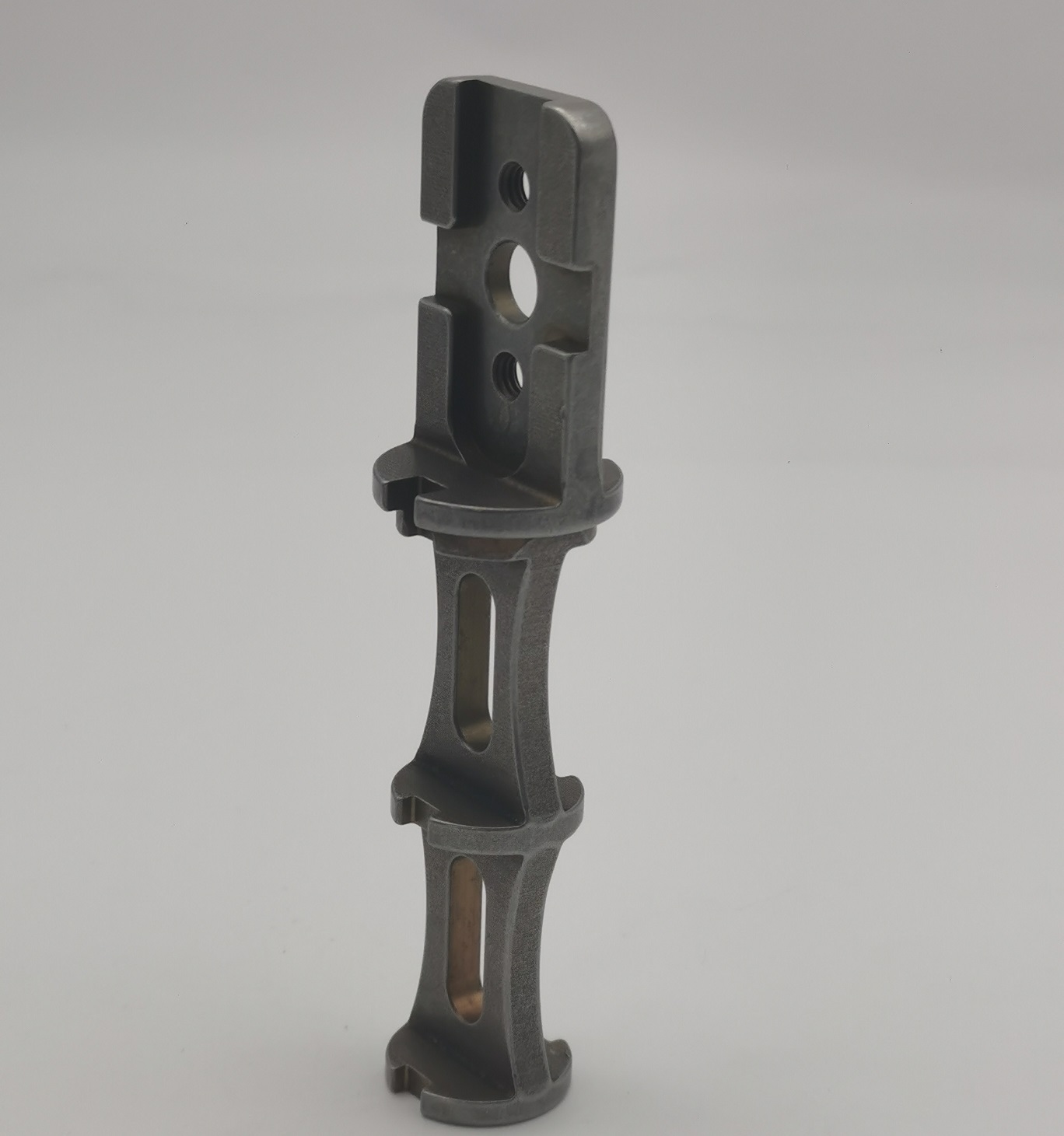

Brugerdefineret 17-4PH savakseladapter i rustfrit stål

JGfremstillerbrugerdefinerede 17-4PH savakseladaptere i rustfrit stålfor OEM-udstyrsproducenter, der kræver højstyrke, korrosionsbestandige og præcist bearbejdede mekaniske forbindelseskomponenter.

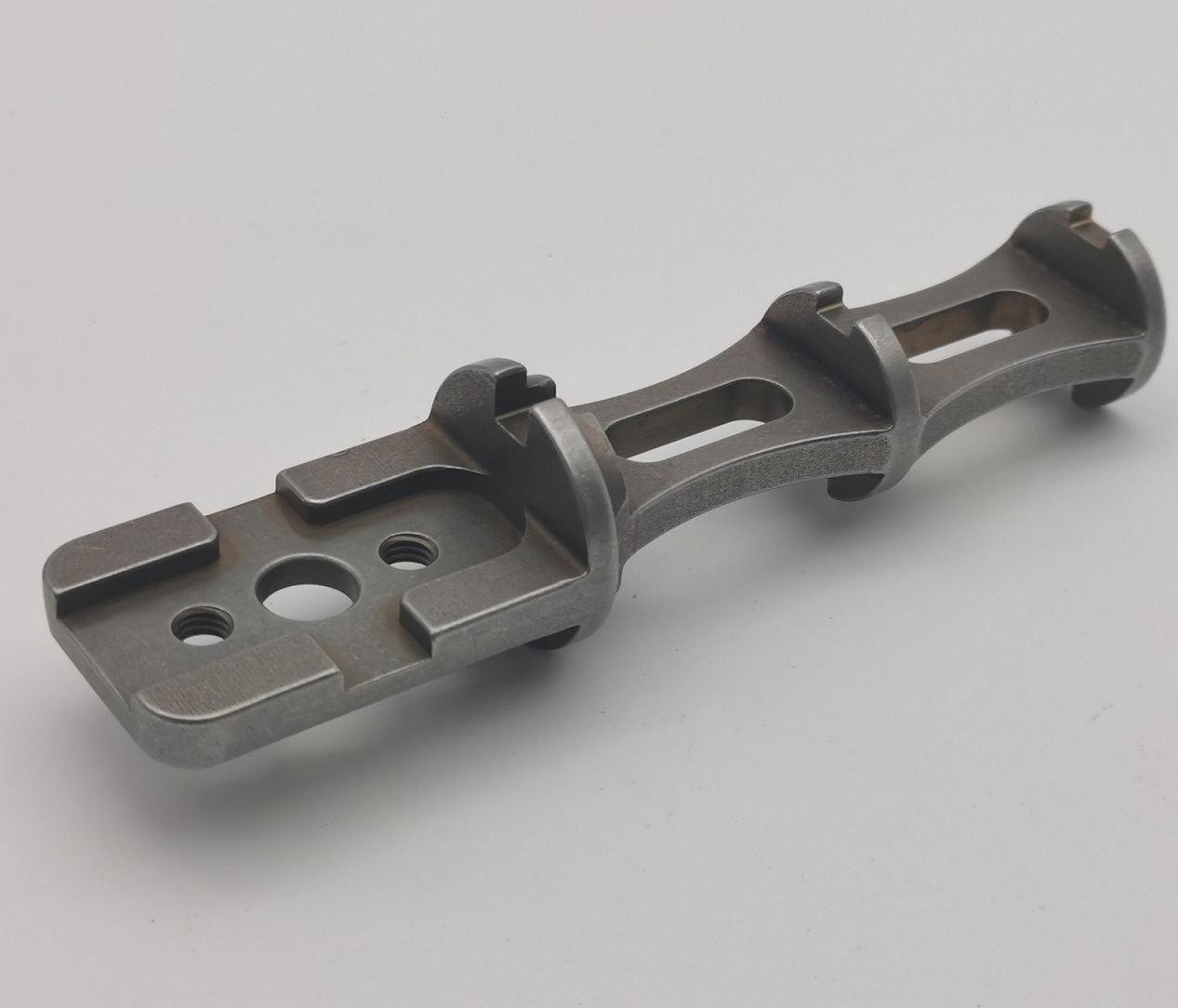

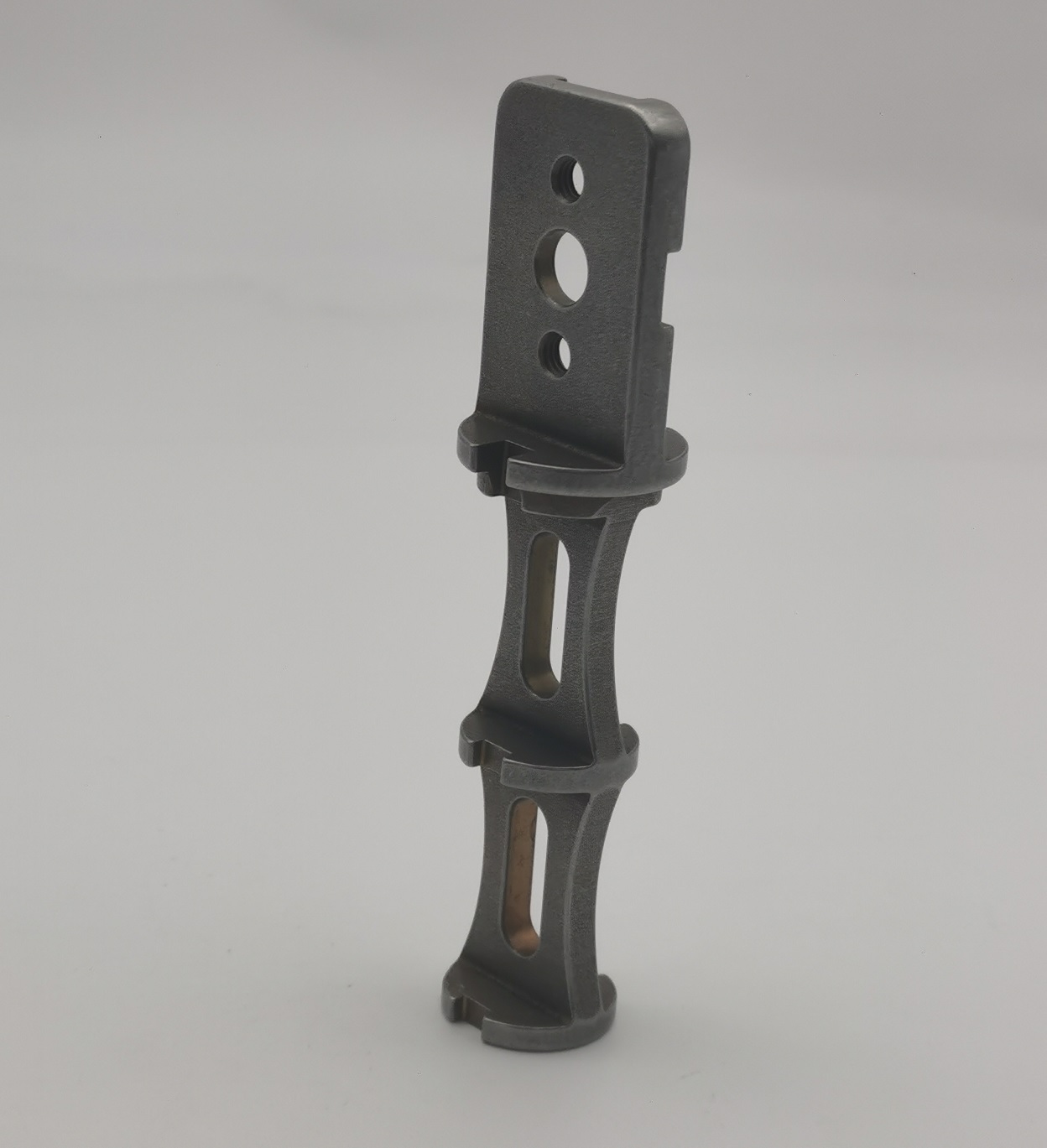

Designet til industrielle savsamlinger og brugerdefinerede kraftoverførselssystemer, integrerer denne adapter monteringsfunktioner, gevindhuller, lokaliseringsflader og forstærkede ribber i én præcisionskonstrueret støbestruktur. Ved at kombinere investeringsstøbning med CNC-bearbejdning og varmebehandling leverer JG holdbare akseladapterløsninger, der opfylder krævende mekaniske montagekrav.

Engineering værdi

Den største produktionsudfordring er at kontrollere en lang, ribbet støbning, mens forholdet mellem monteringsfladen, centerhul, gevindhuller og buede støttesektioner opretholdes. JG bruger en kontrolleret præcisionsstøbeproces til at danne den komplekse geometri tæt på den endelige form, efterfulgt af CNC-bearbejdning af funktionelle overflader, huller og gevind.

Denne tilgang reducerer materialespild, samtidig med at styrken af ​​den forstærkede struktur bevares. Bearbejdningsgodtgørelser, fixturplacering og varmebehandlingssekvens er planlagt for at begrænse forvrængning og opretholde pålidelig samling efter hærdning.

Tekniske specifikationer

Fremstillingsproces

• Gennemgang af værktøj og støbeproces
• 17-4PH præcisionsstøbning i rustfrit stål
• Portafmontering og forrengøring
• CNC-bearbejdning af monteringsflader og gennemgående huller
• 10-32 UNC-2B gevindbearbejdning og måling
• Varmebehandling til 40-45 HRC med dobbelt temperering
• Kontrolleret afgratning og kantblanding
• Mål-, gevind- og hårdhedsinspektion
• Slutrengøring og beskyttende eksportemballage

Fremstillingsudfordringer

At producere enbrugerdefineret 17-4PH savakseladapter i rustfrit stålmed tynde ribber, lange slidser og skiftende vægsektioner kræver præcis kontrol af støbeadfærd og bearbejdningsstabilitet. Disse komplekse strukturelle egenskaber kan skabe risici såsom krympning, forvridning og ustabilitet af armaturet under fremstilling.

JGhåndterer disse udfordringer gennem optimering af støbeprocesser, afbalanceret fremføringsdesign, definerede bearbejdningsdatum og trinvise inspektionsprocedurer. For hver akseladapterkomponent bearbejdes monteringspladen og gevindfunktionerne kun, efter at stabile lokaliseringsflader er etableret for at opretholde nøjagtige samlingsforhold.

Varmebehandling er lige så vigtig for 17-4PH savakseladaptere i rustfrit stål. Dobbelt temperering anvendes for at opnå det nødvendige hårdhedsområde på 40-45 HRC, samtidig med at dimensionsstabiliteten forbedres efter bearbejdning. Kritiske huller, gevind og monteringsforhold verificeres efter varmebehandling i stedet for kun at stole på målinger i processen, hvilket sikrer pålidelig ydeevne i industrielle savsamlinger og mekaniske systemer.

Kvalitetskontrol

Inspektion dækker materialeverifikation, støbeudseende, bearbejdede dimensioner, gevindaccept, hårdhed og kanttilstand. Gevindhuller kontrolleres med passende målere, og kritiske dimensioner måles med kalibreret inspektionsudstyr. Materialecertifikater, hårdhedsregistreringer og dimensionsinspektionsrapporter kan leveres i henhold til projektets krav.

Ansøgninger

• Industrielle savakselsamlinger
• Skære- og trimmeudstyr
• Krafttransmission monteringssystemer
• Specielle maskiner
• Kraftige mekaniske koblinger
• Custom OEM udstyr

Ofte stillede spørgsmål

Q1: Kan JG fremstille tilpassede savakseladaptere i henhold til kundetegninger?

Ja. JG understøtter OEM-produktion baseret på kundeleverede tegninger, 3D-modeller og tekniske specifikationer. Teknisk gennemgang er tilgængelig før produktion for at evaluere fremstillingsgennemførlighed.

Q2: Hvorfor vælge 17-4PH rustfrit stål til akseladaptere?

17-4PH rustfrit stål giver høj styrke, hårdhed og korrosionsbestandighed efter varmebehandling, hvilket gør det velegnet til mekaniske komponenter udsat for gentagne belastninger og industrielle miljøer.

Q3: Hvilke fremstillingsprocesser bruges til denne akseladapter?

Produktionsprocessen såsom tilpasset 17-4PH savakseladapter i rustfrit stål omfatter præcisionsstøbning, CNC-bearbejdning, gevindbearbejdning, varmebehandling, afgratning og slutinspektion.

Spørgsmål 4: Understøtter JG prototyper og produktion af små partier?

Ja. JG understøtter prototypefremstilling, små batchordrer og gentagen OEM-produktion i henhold til kundens krav.

Q5: Kan inspektionsrapporter leveres med de færdige dele?

Ja. Materialecertifikater, hårdhedsregistreringer og dimensionsinspektionsrapporter kan leveres i henhold til projektets krav.

Hvorfor JG

JGkombinerer præcisionsstøbning, CNC-bearbejdning, varmebehandlingskoordinering og dimensionsinspektion under ét OEM-produktionsprogram. Vores ingeniørteam understøtter tegningsgennemgang, prototypevalidering, små batches og gentagen produktion. Send din 2D-tegning og 3D-model for fremstillingsfeedback og et tilbud.
