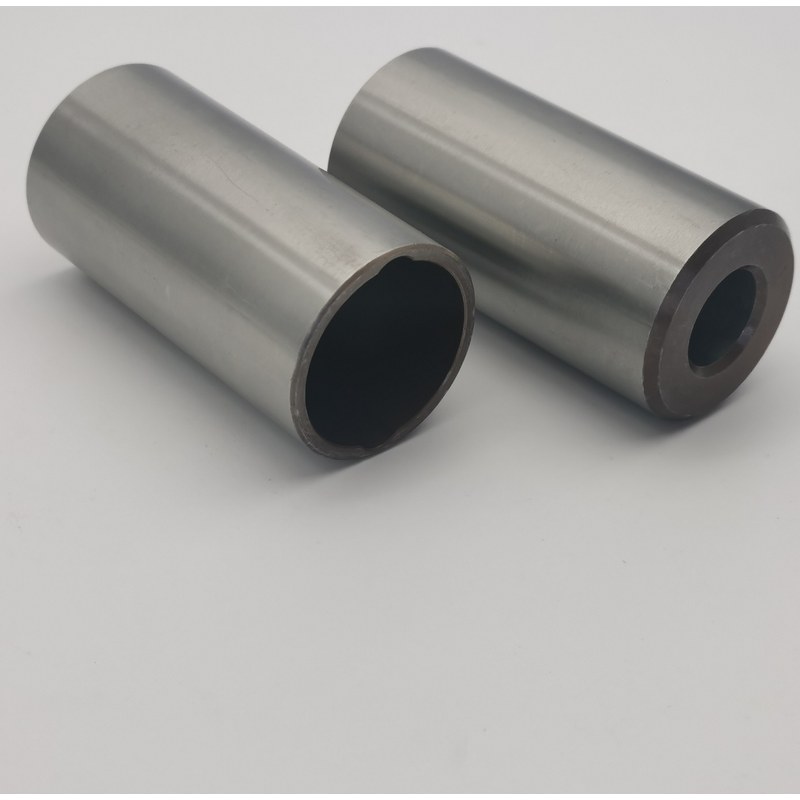

17-4PH præcisionsjordsavforlængerskaft

JG fremstiller 17-4PH præcisionsslebet savforlængerskaftet af solidt stangmateriale af rustfrit stål til frem- og tilbagegående savforlængersamlinger og andre lineære bevægelsessystemer med høj belastning. CNC-drejning, præcisionsboring, varmebehandling og finishslibning kombineres for at kontrollere den udvendige diameter, indvendige boring, overfladefinish og slutfunktioner.

Dette 17-4PH præcisionssavforlængerskaft er konstrueret til applikationer, hvor slidstyrke, dimensionsstabilitet og gentagelig glidende eller roterende pasform er afgørende. Den færdige komponent varmebehandles til 40-45 HRC og alle grater og skarpe kanter fjernes inden den endelige inspektion.

Engineering værdi

Den mest krævende egenskab er præcisionsboringen specificeret til 0,5636-0,5638 tommer, et samlet toleranceområde på kun 0,0002 tommer. JG etablerer stabile bearbejdningsdata fra stangmateriale, kontrollerer varmebehandlingsforvrængning og afslutter kritiske diametre efter hærdning. Denne proces hjælper med at opretholde forholdet mellem jordens udvendige diameter og præcisionsboring.

Den udvendige diameter er specificeret til 1,235 +/- 0,005 tommer med en maksimal overfladefinish på 16 µin Ra. Præcisionsslibning giver 17-4PH præcisionsslebet savforlængerskaftet en ensartet cylindrisk overflade for pålidelig pasform og reduceret slid. To modsatrettede aflastningsfunktioner og kontrollerede 45-graders affasninger er bearbejdet og afgratet for at beskytte sammenkoblede dele under montering.

Tekniske specifikationer

Fremstillingsproces

• 17-4PH bar lager inspektion og sporbarhed gennemgang
• Skæring og CNC grovdrejning
• Præcisionsboring og boring af indvendige diametre med trin
• Bearbejdning af modsatte relieffunktioner og 45-graders affasning
• Varmebehandling til 40-45 HRC
• Afslut slibning af kritiske cylindriske overflader
• Præcis boredimensionering og dimensionskontrol
• Kontrolleret afgratning og kantblanding
• Slutrengøring, inspektion og beskyttende emballage

Udfordringer til fremstilling af høj præcision

Varmebehandling kan ændre rethed, rundhed og borestørrelse. Til denne 17-4PH præcisionsslebne sav forlængerskaft, er bearbejdningsgodtgørelse og processekvens planlagt, så kritiske overflader kan efterbehandles efter hærdning. Slibeparametre styres for at undgå varmekontrol, slibeforbrænding og uønsket tilspidsning.

Den tyndvæggede sektion og den trinformede indre geometri kræver også stabil fastgørelse. JG bruger kontrolleret fastspænding og inspektion mellem operationer for at reducere deformation. Borestørrelse, udvendig diameter, rundhed, udløb og overfladeruhed verificeres med kalibreret måleudstyr.

Kvalitetskontrol

Kvalitetsinspektion for hver præcisionsslebet aksel dækker materialeidentitet, varmebehandlingshårdhed, samlet længde, udvendig diameter, trinformet boringsdimensioner, affasninger, modsatte relieffunktioner og kanttilstand. 0,5636-0,5638 i præcisionsboring kontrolleres med passende højopløsnings boremåleudstyr, mens 16 µin Ra jordoverfladen verificeres med en overfladeruhedstester.

Inspektionsrapporter, materialecertifikater og hårdhedsregistreringer kan leveres i henhold til kundens krav. Hvert 17-4PH præcisionsslebet savforlængerskaft renses og inspiceres visuelt for at bekræfte, at overfladen er fri for grater, skarpe kanter, forurening og håndteringsskader.

Ansøgninger

• Frem- og tilbagegående savforlængersamlinger
• Industrielt skæreudstyr
• Lineære bevægelsessystemer med høj belastning
• Elværktøjs transmissionskomponenter
• Præcisionsmekaniske ærmer og skafter
• Custom OEM maskiner

Hvorfor vælge JG

JG kombinererstangbearbejdning, CNC-drejning, præcisionsboring, varmebehandlingskoordinering og slibning i ét kontrolleret OEM-program. Vores ingeniørteam understøtter tegningsgennemgang, prototypevalidering, inspektionsplanlægning og gentagen produktion. Send JG din tegning og årlige forespørgsel for et tilbud på et specialtilpasset 17-4PH præcisionssavforlængerskaft.
