Brugerdefineret 17-4 PH smedet skulderbolt

Brugerdefineret 17-4 PH smedet skulderbolt

JG fremstillerBrugerdefineret 17-4 PH smedet skulderboltfra nedbørshærdende rustfrit stål til kraftige dreje-, koblings-, hængsel- og bevægelseskontrolenheder. I modsætning til et standard bearbejdet fastgørelseselement skal denne komponent begynde som en smedning og derefter passere gennem kontrolleret CNC-bearbejdning, intern hex-produktion, ældningshærdning og efterhærdning af gevindvalsning. Den kombinerede proces giver hver17-4 PH smedet skulderbolthøj styrke, pålidelig træthedsydelse og stabil geometri til krævende industriel service.

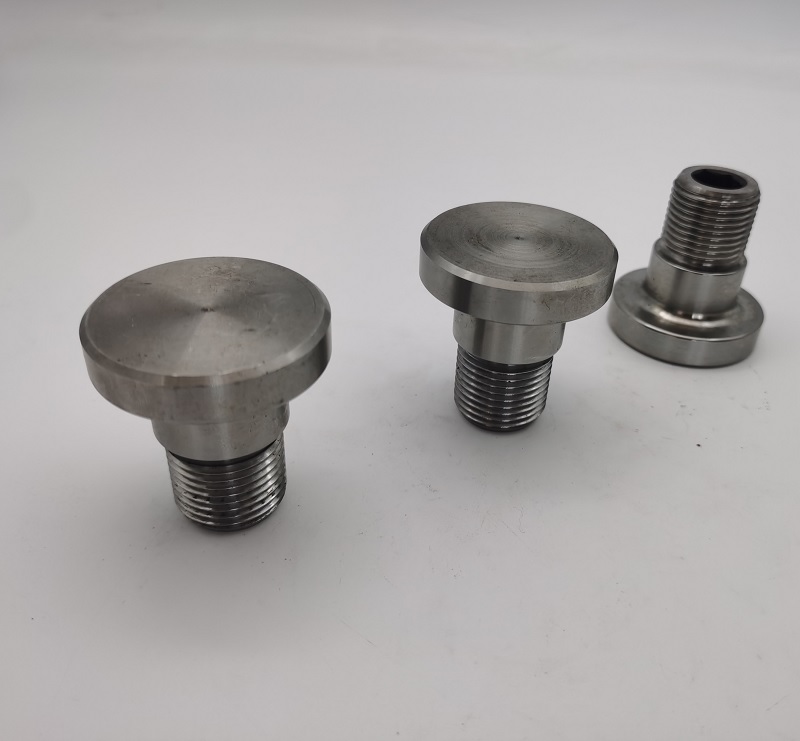

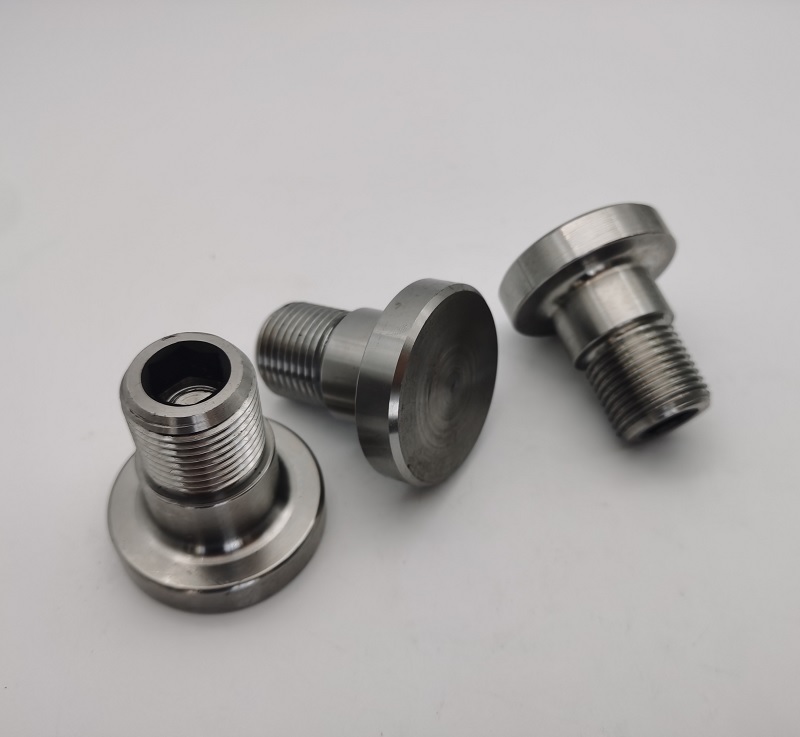

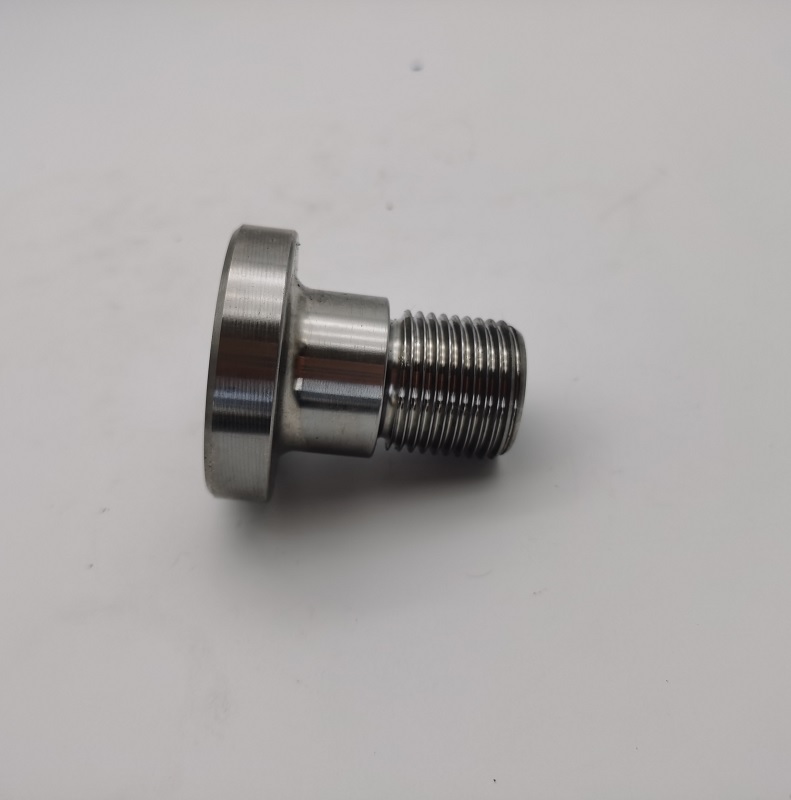

De17-4 PH smedet skulderbolthar et stort 1.875-tommer hoved, en præcisionsskulder på cirka 1.124-1.127 tommer i diameter og et 1-12 UNF Class 3A udvendigt gevind. Hunsekskantet, overgangsradier, gevindaflastning og skulderflader skal fungere sammen som en funktionel samling. JG kontrollerer hvert datum og enhver overgang for at understøtte repeterbart installationsmoment, nøjagtig positionering og lang levetid.

Hvorfor delen skal smedes

Smedning er grundlaget for denne tilpassede skulderbolt. Processen forbedrer materialegennemstrømningen gennem hovedet og skulderen i stedet for at fjerne hele formen fra overdimensioneret stang. For et højt belastet fastgørelseselement hjælper kontrolleret kornflow med at understøtte styrke og slagfasthed omkring overgangen mellem hoved-til-skaft. JG planlægger smedningstillæg omhyggeligt, så efterfølgende CNC-drejning kan rense alle funktionelle overflader uden at fjerne unødvendigt materiale.

At producere en konsekventspecialsmedet skulderboltkræver kontrol af emnets tilstand, matricefyldning, flashfjernelse og smedning. Variation i det smedede emne kan påvirke bearbejdningsgodtgørelse, skulderkoncentricitet og sluthovedgeometri. Indgående smedegods kontrolleres derfor før CNC-bearbejdning, så ustabile emner ikke kommer i senere operationer.

CNC-bearbejdning og kvindelig sekskantet nøjagtighed

Efter smedning CNC-drejes emnet for at producere hovedflade, skulder, trådemne, affasninger, overgangsradier og relieffunktioner. Skulderdiameteren og dens forhold til gevindaksen er vigtig, fordi skulderen kan fungere som en leje-, dreje- eller lokaliseringsflade. JG bruger kontrollerede arbejdshold- og bearbejdningsdatumer for at bevare koncentriciteten og samtidig beskytte det smedede hoved.

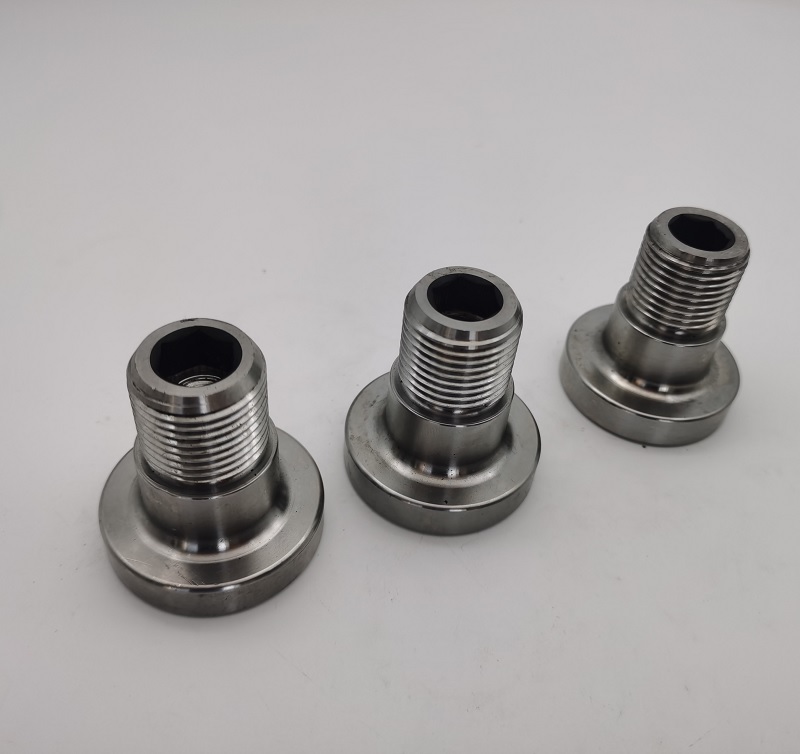

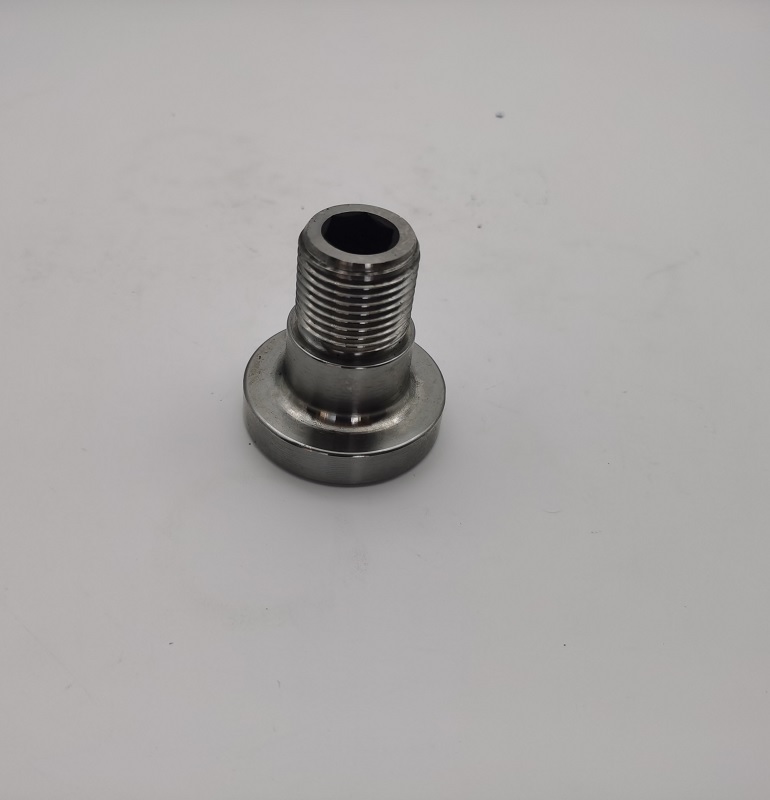

Hunsekskantet er kun bearbejdet på den gevindskårne ende. Dens størrelse, dybde og justering skal give pålideligt værktøjsindgreb uden at svække den omgivende væg. En valgfri underskæringsaflastning kan bruges til at rense de indvendige hjørner af sekskanten. Denne funktion kræver tæt koordinering mellem boring, indvendig sekskantbearbejdning og klargøring af gevindemne.

H1150/4 Aldershærdning

De17-4 PH skulderbolt i rustfrit stålføres tilbage til tilstand A før ældningshærdning og varmebehandles derefter til tilstand H1150/4. Referencecyklussen er 1150°F i fire timer efterfulgt af luftkøling under 90°F. Den specificerede ydeevne inkluderer en minimumstrækstyrke på 135 ksi, minimum flydespænding på 110 ksi, hårdhed på 31-35 HRC og slagstyrke på 50 ft-lb.

Varmebehandling er mere end en hårdhedsoperation. Det kan påvirke rethed, skulderstørrelse, trådemnediameter og pasformen af ​​hunsekskantet. For ensartet ydeevne af hver17-4 PH smedet skulderbolt, JG overvejer varmebehandlingsbevægelser i bearbejdningsplanen og verificerer kritiske dimensioner efter H1150/4-cyklussen. Identifikation af varmebehandlingspartier kan anvendes med en lavspændingsmærkningsmetode for materiale- og processporbarhed.

Valsede tråde efter hærdning

En stor fremstillingsudfordring er 1-12 UNF Class 3A gevind, som skal rulles efter hærdning. Gevindrulning danner profilen ved kontrolleret forskydning i stedet for at skære materiale væk. Når den kontrolleres korrekt, producerer den en glat gevindoverflade og gunstig kornflow, hvilket understøtter træthedsmodstand og ensartet belastningsoverførsel.

Rulning af en hærdet17-4 PH smedet skulderboltkræver nøjagtig gevind-emne diameter, passende rullematricer og stabil proceskraft. JG overvåger emnet før rulning og inspicerer det færdige gevind med kalibrerede målere. Gevindløbet, aflastningen og 30-graders ledningsområdet kontrolleres også for at forhindre samlingsinterferens.

Vigtige produktionsudfordringer

• Smedet kornstrøm:Råemnet skal fylde hoved- og skuldergeometrien, samtidig med at der bevares tilstrækkelig bearbejdningsmængde.
• Skulderkoncentricitet:Den store skulder skal forblive på linje med 1-12 UNF gevindaksen.
• Varmebehandlingsstabilitet:Bearbejdningsgodtgørelser tager højde for dimensionelle bevægelser under H1150/4-cyklussen.
• Efter-hærdning trådrullning:Gevindemnestørrelse og rullekraft styres for en funktionel klasse 3A gevind.
• Kvinde hex integritet:Hex størrelse, dybde og vægtykkelse skal balancere momentoverførsel og delstyrke.
• Sporbarhedsmærkning ved lav belastning:Identifikation af varmebehandlingspartier anvendes uden at skabe skadelig stresskoncentration.
• Gratfri overgange:Gevindaflastninger, indvendige sekskanter og skulderradier er færdige for sikker montering.

Fremstillingsproces

1. 17-4 PH materialeverifikation af rustfrit stål
2. Præcisionssmedning og klargøring af emner
3. CNC drejning af hoved, skulder og trådemne
4. Hunsekskantboring og -bearbejdning
5. Afgratning og forvarmebehandlingsinspektion
6. Vend tilbage til tilstand A og H1150/4 aldershærdning
7. 1-12 UNF Klasse 3A gevindrullning efter hærdning
8. Lav-stress parti-identifikationsmærkning, når det kræves
9. Mål, gevindmåler og hårdhedsinspektion
10. Slutrengøring og beskyttende eksportemballage

Kvalitetsinspektion

Kritiske egenskaber ved17-4 PH smedet skulderboltkontrolleres med mikrometre, højdemålere, gevindmålere, hårdhedstestere og andet kalibreret udstyr. Inspektion fokuserer på skulderdiameter, skulderlængde, hovedstørrelse, koncentricitet, hun-hex-geometri, gevindfunktion, reliefdetaljer og varmebehandlingsresultater. Materialecertifikater, varmebehandlingsjournaler og dimensionsinspektionsrapporter er tilgængelige i henhold til projektets krav.

Ansøgninger

• Industrielle døre og læssesystemer
• Tunge maskiner og koblinger
• Motion-control samlinger
• Hydraulisk og mekanisk udstyr
• Højbelastede hængselforbindelser
• Brugerdefinerede OEM strukturelle samlinger

Hvorfor vælge JG

JG kombinerer smedningskoordinering, præcisions-CNC-bearbejdning, kontrolleret varmebehandling og gevindrulning i én administreret produktionsrute. Dette er især vigtigt for dele, hvor styrke, skulderpasning og gevindydelse afhænger af den korrekte rækkefølge af operationer. Prototypevalidering, batchproduktion, processporbarhed og inspektionsdokumentation kan leveres til OEM-programmer.

Send JG din tegning, årlige efterspørgsel og eftersynskrav for et tilbud. DeBrugerdefineret 17-4 PH smedet skulderboltkan fremstilles til dine specificerede dimensioner, markeringer, varmebehandlingstilstand og kvalitetsdokumentationskrav.
